Czas przebywania w rurze: dlaczego objętość podzielona przez przepływ nie dowodzi utrwalenia

01Rozdziel średnią od czasu krytycznego

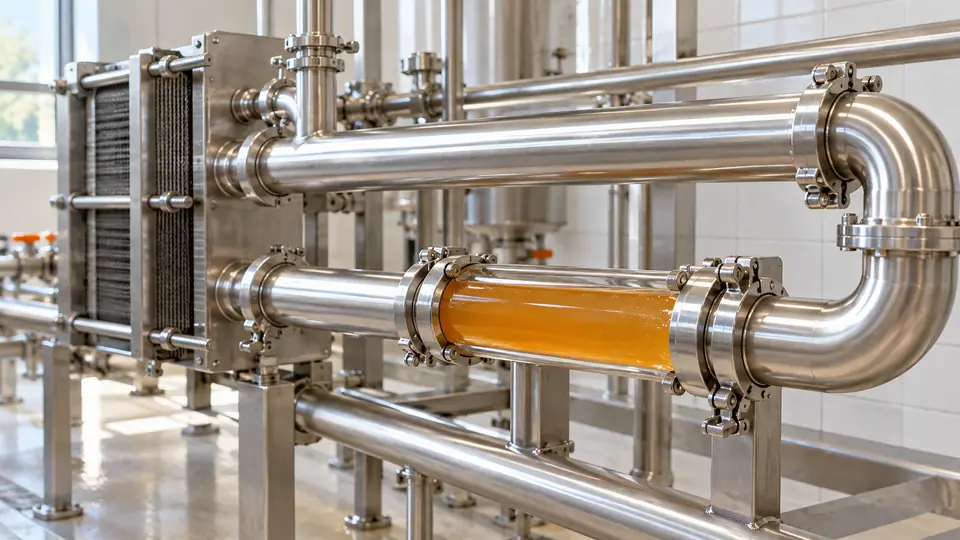

Iloraz objętości odcinka i przepływu daje nominalny średni czas przebywania przy określonych założeniach. Nie oznacza, że każda część produktu spędza w nim dokładnie tyle samo czasu. Tetra Pak zwraca uwagę na nierównomierny profil prędkości w odcinku przetrzymania.

To rozróżnienie jest istotne dla oceny procesu cieplnego. Nie można na podstawie samego ilorazu zatwierdzić bezpieczeństwa nowej receptury lub wyższej wydajności.

02Przykład wyłącznie hydrauliczny

Odcinek o objętości 20 litrów i przepływie 1200 litrów na godzinę daje nominalnie 20/1200 godziny, czyli 60 sekund. Przy 1500 litrach na godzinę iloraz wynosi 48 sekund. Liczby pokazują wpływ przepływu i nie są zaleceniem czasu obróbki.

Do oceny specjalistycznej przygotuj:

• geometrię i rzeczywistą konfigurację odcinka;
• zakres przepływu oraz sposób jego pomiaru;
• właściwości produktu w temperaturze procesu;
• obecność i charakter cząstek;
• profile temperatury i reakcję układu sterowania;
• przebieg rozruchu, postoju i odchylenia.

Przepływ nominalny pompy nie zastępuje potwierdzonego przepływu w rzeczywistych warunkach. Zmiana lepkości może zmieniać zachowanie hydrauliczne układu.

03Zdefiniuj zakres ponownej oceny

Własny scenariusz: receptura staje się gęstsza, a wydajność ma zostać zwiększona. To dwa istotne elementy zmiany. Poprzedni wynik dla rzadszego produktu nie powinien być automatycznie przypisany nowemu wariantowi.

Metodę badania czasu przebywania, interpretację oraz walidację trzeba dobrać z osobą mającą właściwe kompetencje procesowe. Artykuł nie podaje instrukcji ustalania bezpiecznej obróbki ani współczynnika do zastosowania we wszystkich liniach.

Przed uruchomieniem zmiany przekaż komplet danych projektantowi procesu. Wniosek powinien jednoznacznie wskazać produkt, wydajność i konfigurację, dla których potwierdzono działanie systemu, wraz z zasadami postępowania podczas odchyleń.

04Średnia nie jest gwarancją dla każdego elementu

Najprościej zrozumieć ograniczenie średniej na przykładzie niezwiązanym z obróbką żywności. Dwie osoby pokonują trasę w 10 i 30 minut. Średnio jest to 20 minut, ale żadna nie szła dokładnie tyle. Co więcej, nie można twierdzić, że każda przebywała na trasie co najmniej 20 minut. Podobny błąd logiczny pojawia się, gdy jedną nominalną wartość przepływu traktuje się jako pełny opis historii każdej części produktu.

Tetra Pak zwraca uwagę na nierównomierność prędkości w odcinku przepływu. Dla klienta istotny jest więc zakres wniosku: rachunek może pomóc opisać układ, ale nie zastępuje oceny wymaganej do potwierdzenia procesu. Nie należy samodzielnie dodawać arbitralnego współczynnika „na zapas” i traktować go jako rozwiązania. Dobór modelu, badania i interpretacji wymaga kompetencji odpowiednich dla konkretnego produktu oraz instalacji.

05Dokumentacja musi odpowiadać temu, co jest zmontowane

Schemat projektowy może nie obejmować późniejszych zmian: innego odcinka, zaworu, połączenia lub drogi powrotnej. Zanim wykonawca oceni nową wydajność, potwierdź aktualność dokumentacji. Wskaż, które części są niezmienione, a które wymieniono. Nie zakładaj, że podobna długość instalacji oznacza identyczną konfigurację. Z punktu widzenia oceny ważne są także właściwości produktu oraz rzeczywisty sposób prowadzenia przepływu, nie tylko nazwa głównego urządzenia.

Przygotuj listę danych z podaniem ich źródła. Wymiar z rysunku, wartość z dokumentacji dostawcy i wynik pomiaru na obiekcie powinny być rozpoznawalne. Jeśli istnieje rozbieżność, wyjaśnij ją przed końcowym obliczeniem. Nie poprawiaj dokumentu „do zgodności” przez wybranie wygodniejszej liczby. Kompetentny projektant potrzebuje informacji o niepewności, aby ustalić, czy ma ona znaczenie dla decyzji i jakie dodatkowe potwierdzenie jest potrzebne.

06Zmiana produktu może zmienić zakres wcześniejszego dowodu

Nowa receptura może różnić się właściwościami przepływu, obecnością cząstek lub zachowaniem w temperaturze procesu. Nie wystarczy stwierdzenie, że nadal jest to sos albo napój. Przekaż wykonawcy istotne dane i cel zmiany. Jeśli jednocześnie rośnie wydajność, zaznacz oba elementy oddzielnie. Raport powinien wyjaśniać, które wcześniejsze ustalenia pozostają przydatne, a które wymagają ponownej oceny. To ogranicza zbędne powtarzanie prac bez pomijania rzeczywistej różnicy.

Rozruch, zatrzymanie i powrót po postoju również wymagają rozpoznawalnego opisu. Dane ze stabilnego fragmentu pracy nie obejmują automatycznie tych okresów. Uzgodnij, jak identyfikuje się materiał i kto podejmuje decyzję o jego dalszym przeznaczeniu. Nie twórz własnych kryteriów na podstawie samej średniej z całej zmiany. Pojedyncze opakowanie może pochodzić z innej historii niż ta, którą najlepiej opisuje wygodny fragment wykresu.

07Jak zlecić ocenę bez kupowania pozornej pewności

W zapytaniu napisz, że potrzebna jest ocena konkretnej zmiany, i wymień jej zakres: produkt, przepływ, elementy linii oraz planowane użycie. Poproś o wskazanie danych wejściowych, metody, ograniczeń i wymaganych potwierdzeń. Dokument z samym wynikiem liczbowym bez założeń jest trudny do wykorzystania przy następnej zmianie. Ustal również, kto zatwierdza wniosek i jakie dowody pozostają w dokumentacji zakładu.

Po zakończeniu prac zachowaj konfigurację, wersję receptury, zakres wydajności i sposób postępowania przy odchyleniu. Nie rozszerzaj decyzji na wariant, którego ocena nie obejmowała. Artykuł nie podaje parametrów utrwalania ani sposobu ich wyznaczania. Pomaga przygotować kompletny materiał do właściwej oceny specjalistycznej. Dla klienta najważniejsze jest otrzymanie jasnej odpowiedzi, co faktycznie potwierdzono i jaka przyszła zmiana może wymagać ponownego przeglądu.

W rejestrze zmian połącz raport z identyfikatorem instalacji, a nie tylko nazwą projektu. Dwie linie wykonujące podobny produkt mogą mieć różne konfiguracje, więc wspólny folder nie powinien sugerować wspólnego zakresu zatwierdzenia.

W pakiecie przekazania rozdziel obliczenie projektowe od danych z rzeczywistej instalacji. Oznaczenie rysunku i jego wersji pomaga uniknąć interpretowania starej geometrii jako opisu obecnej konfiguracji linii.

08Co musi rozstrzygnąć próba przepływowa

Iloraz objętości i przepływu opisuje nominalny czas przebywania. Rozkład czasu przebywania (RTD) pokazuje, że elementy produktu mogą przechodzić przez układ różnymi drogami i w różnym czasie. Dla procesu krytycznego nie wystarcza średnia: potrzebne jest uzasadnienie niekorzystnego przypadku, z uwzględnieniem właściwości produktu, przepływu, temperatury i geometrii.

W planie próby zapisz zakres wydajności, lepkości, obecności cząstek, rozruchu oraz zmian kierunku lub zawracania produktu. Dobór znacznika i metody pomiaru powierz kompetentnemu zespołowi. Hydrauliczne potwierdzenie czasu nie jest jeszcze walidacją inaktywacji drobnoustrojów; ta wymaga powiązania rzeczywistej historii czasu i temperatury z właściwym celem bezpieczeństwa.

09Pytania, które pojawiają się w praktyce

Czy dłuższa rura automatycznie zapewnia bezpieczniejszy proces?

Nie jest to wystarczający wniosek. Ocena zależy od całej konfiguracji, produktu, przepływu i historii temperatury oraz właściwego potwierdzenia procesu. Zmiana jednego wymiaru może wpływać także na inne warunki. Przekaż ją kompetentnemu projektantowi i zachowaj dokumentację zakresu oceny. Nie używaj prostego rachunku objętości jako samodzielnego zatwierdzenia obróbki utrwalającej żywność.

Jakie dokumenty przygotować przed zwiększeniem wydajności linii?

Zbierz aktualny schemat, identyfikację produktu, dane właściwości, zakres rzeczywistego przepływu, zapisy procesu i wcześniejsze raporty potwierdzenia. Oznacz wszystkie zmiany sprzętu oraz sterowania. Poproś wykonawcę o wskazanie brakujących informacji i wpływu zmiany na dotychczasowy zakres. Sam katalog pompy nie zastępuje opisu rzeczywiście działającej instalacji i materiału, który ma przez nią przechodzić.

10Średni czas przepływu nie opisuje każdej porcji

W rachunku objętości podzielonej przez przepływ zapisz, których fragmentów instalacji dotyczy objętość i jak wyznaczono przepływ. Rozruch, zawroty i zmiana właściwości produktu mogą naruszać założenia prostego modelu. Traktuj wynik jako wielkość orientacyjną do opisu układu. Jeżeli decyzja dotyczy skuteczności utrwalania, potrzebne są właściwe dane o rozkładzie czasu i temperatury oraz kompetentna walidacja. Zwiększenie długości rury nie jest samo w sobie dowodem bezpiecznego procesu.
