Mieszanka działa w laboratorium, a nie w produkcji: jak przenieść mieszanie

Skalowanie mieszania oprzyj na charakterze operacji i geometrii, a nie na przepisaniu obrotów z małego urządzenia. Najpierw ustal, czy chodzi o rozprowadzenie proszku, rozbicie grudek, hydratację czy stabilną preemulsję.

01Skala i geometria mieszania zmieniają historię produktu

W większym zbiorniku zmieniają się drogi przepływu, czas obiegu i relacja stref intensywnej pracy do całej objętości. Ten sam czas mieszania może oznaczać zupełnie inną historię materiału.

02Porównaj mieszadło, napełnienie i kolejność dodatków

• Opisz geometrię zbiornika, mieszadło, poziom napełnienia, sposób zasypu i kolejność operacji procesu.
• Ustal właściwość końcową, którą mieszanie ma zapewnić, oraz metodę pobierania reprezentatywnej próbki.
• Porównaj przebieg dochodzenia do celu, pobierając próby w zaplanowanych odstępach, zamiast jednego wyniku końcowego.
• Uwzględnij temperaturę, napowietrzanie, przywieranie i opróżnianie jako możliwe skutki zmiany warunków mieszania.

Próba skalowania powinna pokazać, gdzie w zbiorniku najpóźniej osiągany jest wymagany stan. Jeśli pobierasz wyłącznie próbkę przy wylocie, możesz nie zauważyć materiału zatrzymanego w innej strefie. Zapisz dostępne punkty pobrania i ograniczenia ich reprezentatywności. W cieczy kontroluj również wzrost temperatury podczas mieszania, a w proszku wpływ dłuższej pracy na rozmiar cząstek. Nie każdy wzrost energii jest korzystny. Celem pozostaje ustalona właściwość końcowa przy zachowaniu pozostałych cech produktu oraz możliwości powtarzalnego opróżnienia i wyczyszczenia urządzenia. Zapisz miejsce, kierunek i czas podawania każdego proszku do cieczy. Podobna moc mieszadła nie gwarantuje podobnego zwilżania, jeśli składnik wpada w inną strefę ruchu materiału.

03Dłuższe mieszanie może zwiększyć obciążenie części wsadu

Jeżeli większy zbiornik ma strefy niedomieszane, wydłużenie czasu może zwiększać obciążenie już dobrze obrobionej części. Potrzebna może być zmiana sposobu cyrkulacji lub dodatku.

Nie ma jednego kryterium skalowania odpowiedniego dla wszystkich operacji. Wyboru dokonuje się na podstawie mechanizmu i ograniczeń konkretnego urządzenia.

04Obroty opisują ruch osi, nie całą historię materiału

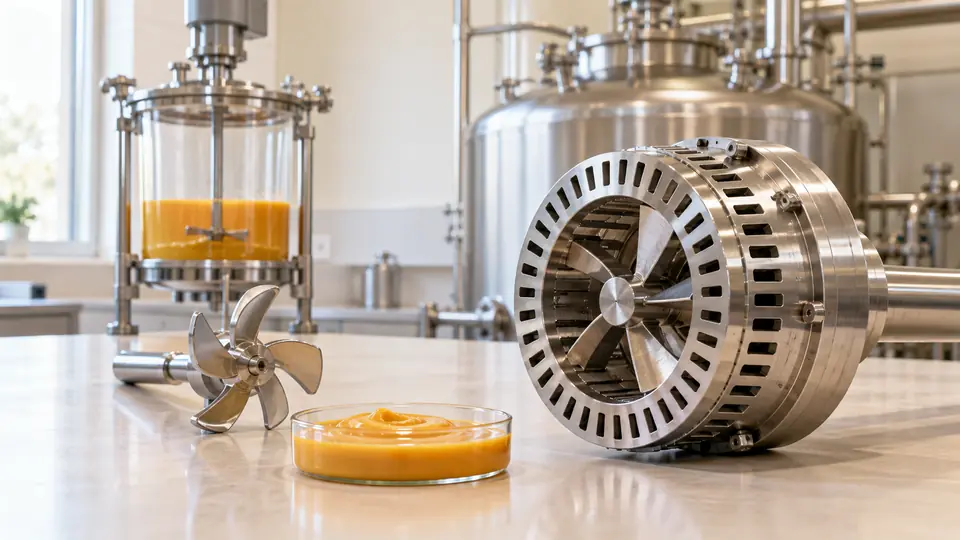

Gdy średnica wirnika rośnie, jego krawędź przy tych samych obrotach przebywa dłuższą drogę. Zmienia się więc prędkość liniowa, ale również geometria stref oddziaływania i obieg w zbiorniku. Samo zachowanie obrotów nie utrzymuje automatycznie warunków mieszania. Z kolei zachowanie jednej prędkości obwodowej nie zapewnia identycznego czasu kontaktu całej partii.

Dla rozprowadzania składnika ważne może być krążenie w całej objętości, a dla rozbijania grudek lokalne oddziaływanie w głowicy. Te zadania mogą wymagać innych kryteriów. W projekcie trzeba najpierw nazwać cel operacji, zamiast wybierać jeden popularny parametr skalowania i zakładać, że obejmuje wszystkie mechanizmy.

Dodatkowo większa partia ma inną drogę zasypu, nagrzewania i opróżniania. Składnik może trafiać do strefy o innych warunkach, mimo podobnej konstrukcji urządzenia. Dlatego dokumentacja ma obejmować sposób organizacji pracy, nie tylko moc silnika. Wiele problemów skali ujawnia się właśnie poza samym momentem mieszania.

05Hipotetyczny rachunek prędkości krawędzi

Dla wirnika o średnicy 0,04 m obracającego się 3000 razy na minutę prędkość obwodowa wynosi około 6,28 m/s. Obliczenie to iloczyn obwodu, czyli π razy średnica, oraz 50 obrotów na sekundę. Dla średnicy 0,20 m przy tych samych obrotach wynik wynosi około 31,4 m/s, czyli pięć razy więcej.

Są to hipotetyczne wymiary i ustawienia, a nie zalecenie pracy konkretnego urządzenia. Rachunek pokazuje, dlaczego zapis „3000 obr./min w obu skalach” nie dowodzi podobnych warunków. Nie należy na jego podstawie dobierać obrotów produkcyjnych bez oceny konstrukcji, dopuszczalnego zakresu oraz celu mieszania.

Gdyby zmniejszyć obroty większego wirnika tak, aby utrzymać prędkość krawędzi, nadal mogłyby różnić się moc w odniesieniu do objętości i czas obiegu. Dlatego podobieństwo jednego parametru jest hipotezą do sprawdzenia, nie pełnym dowodem skalowalności. Próba powinna mierzyć właściwość końcową i tempo jej osiągania w różnych miejscach partii.

06Zasyp i oczekiwanie mogą być rzeczywistym ograniczeniem

Małą próbkę da się dodać szybko ręcznie, podczas gdy surowiec produkcyjny jest podawany przez długi czas. Część materiału może wtedy być już silnie uwodniona, zanim reszta znajdzie się w zbiorniku. Zmienia to warunki pierwszego kontaktu z cieczą i nie da się tego opisać wyłącznie czasem mieszania liczonym od końca zasypu.

W proszkach droga transferu po mieszalniku może zmieniać jednorodność, która w laboratorium została zachowana dzięki bezpośredniemu pobraniu. W płynach dłuższy czas oczekiwania przed nalewem może ujawnić osad lub odbudowę struktury. Skalowanie powinno więc obejmować reprezentatywną dalszą operację, a nie kończyć się na próbce z idealnie wymieszanego zbiornika.

Jeżeli większa skala daje dobry wynik przy wylocie, lecz nie w innych dostępnych punktach, sprawdź obieg i reprezentatywność pobrania. Dalsze wydłużanie czasu może nadmiernie obciążać już przygotowaną część produktu. Warto wybrać rozwiązanie poprawiające dostęp całej masy do właściwego oddziaływania, po ocenie technicznej układu.

07Warunek przejścia na produkcję powinien być konkretny

Przed próbą zapisz cechę docelową, metodę, momenty pobrania i skutki uboczne, które trzeba kontrolować. Zmiana temperatury, napowietrzenie, straty i możliwość czyszczenia mogą decydować o wykonalności nawet przy poprawnej jednorodności. Kryteria odbioru powinny opisywać produkt oraz stabilny sposób jego uzyskiwania.

Do dostawcy urządzenia przekaż schemat małej i dużej skali, rzeczywiste poziomy napełnienia, historię dodatków i surowe wyniki. Jeżeli próba wymagała ręcznego zeskrobywania ścian lub dodatkowego mieszania, uwzględnij to w ocenie. Ukryta interwencja nie może stać się podstawą deklaracji, że proces skaluje się bez zmian.

Po pierwszym udanym przebiegu sprawdź uzasadnioną zmienność partii i warunków. Celem jest zakres wykonalnej pracy, a nie jeden punkt osiągnięty przez wyjątkowo uważny zespół. Wynik skalowania powinien wskazywać, jakie parametry są istotne, które obserwacje wywołują reakcję i jaki materiał nadal wymaga osobnej kwalifikacji.

W raporcie zachowaj także czas przygotowania i opróżniania. Większa partia może skracać jednostkowy koszt mieszania, lecz wydłużać oczekiwanie na kolejną operację. Ocena samego silnika pomija wtedy ograniczenie rzeczywistej zdolności produkcyjnej.

08Pytania, które pojawiają się w praktyce

Czy identyczna moc na litr zapewnia ten sam efekt?

Nie dla każdej operacji i konstrukcji. Taki parametr może być przydatny w uzasadnionym modelu, ale nie opisuje automatycznie geometrii, lokalnego oddziaływania ani czasu obiegu. Wybór kryterium zależy od tego, czy celem jest mieszanie, dyspersja, hydratacja czy inny efekt. Potwierdź zależność próbą na produkcie, uwzględniając także temperaturę i pozostałe cechy jakościowe.

Czy można pominąć pilota, jeśli dostawca ma podobne urządzenie?

Podobieństwo może ułatwiać przygotowanie projektu, ale trzeba ocenić różnice receptury, skali i sposobu pracy. Zakres próby dobierz do niepewności oraz konsekwencji błędu. Nie każda sytuacja wymaga tej samej wielkości pilota, jednak decyzja o pominięciu etapu powinna mieć konkretne uzasadnienie. Deklaracja ogólnej skalowalności urządzenia nie zastępuje danych dla właściwego produktu.

09Następny krok

Zapisz cel jednostkowej operacji i zaprojektuj próbę pilotażową sprawdzającą przebieg dochodzenia do tego celu.

Porównaj napełnienie mieszalnika, sekwencję dodatków i sposób opróżniania. Następnie sprawdź, czy dalsze operacje nie zmieniają jednorodności uzyskanej w urządzeniu. Przeniesienie czasu z małej próby nie opisuje całej historii proszku. Kryterium odbioru powinno odnosić się do reprezentatywnej porcji końcowej właściwie dobraną metodą.
