Temperatura rośnie po zamknięciu zaworu grzania: jak opisać bezwładność układu

01Rejestruj również czas po wyłączeniu grzania

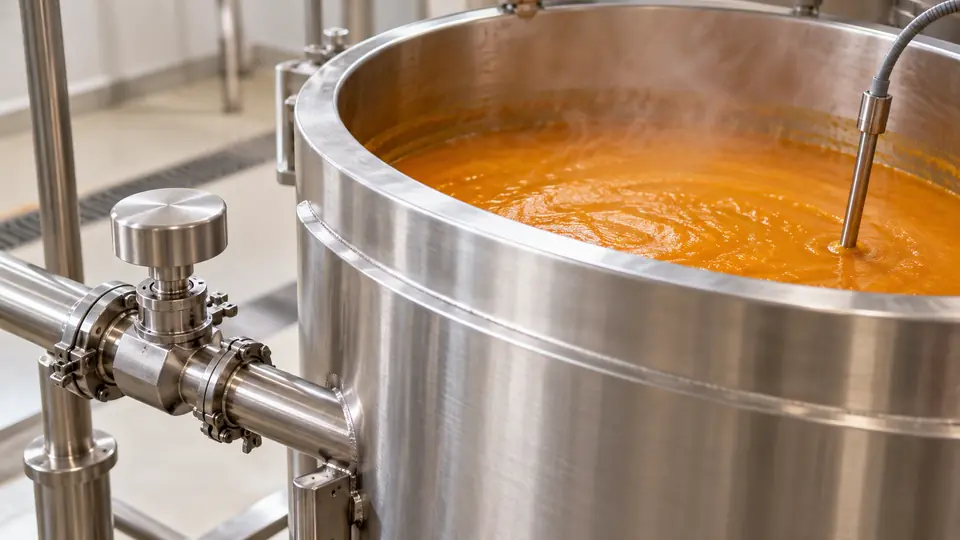

Jeśli temperatura produktu nadal rośnie po zamknięciu zaworu, nie zakładaj od razu awarii receptury. Układ może zawierać energię cieplną w medium i elementach urządzenia, a odczyt zależy również od lokalizacji i reakcji czujnika. Zasady wymiany ciepła opisuje Tetra Pak; przydatność pomiaru wymaga osobnej charakterystyki.

Celem jest odtworzenie opóźnień i rzeczywistej historii produktu. Pojedyncza wartość maksymalna nie pokazuje przyczyny.

02Zbuduj wspólną oś czasu

Własna karta próby powinna zestawić:

• sygnał otwarcia i zamknięcia zaworu;
• temperaturę medium na właściwych punktach;
• temperaturę produktu i stan mieszania;
• masę wsadu;
• moment rozpoczęcia chłodzenia lub opróżniania;
• częstotliwość zapisu danych.

Sprawdź zgodność zegarów urządzeń. Gdy rejestrator i sterownik mają przesunięty czas, pozorny wzrost po wyłączeniu może zostać źle zinterpretowany. Zapis zbyt rzadki może z kolei ukryć maksimum.

03Nie kompensuj problemu niezweryfikowaną nastawą

Przykład: przy mniejszym wsadzie ten sam program daje większe przekroczenie docelowej temperatury. To uzasadnia ocenę sterowania i warunków pracy dla niskiego napełnienia. Nie oznacza, że można po prostu obniżyć temperaturę zadaną o stałą wartość dla wszystkich partii.

Przy podejrzeniu problemu pomiarowego sprawdź czujnik właściwą metodą i w zakresie istotnym dla procesu. NIST opisuje charakterystykę procesu pomiarowego; kalibracja punktowa nie wyjaśnia każdej różnicy dynamicznej na linii.

Zmianę algorytmu lub sekwencji uzgodnij z odpowiedzialnymi osobami i dostawcą automatyki. Jeżeli temperatura ma znaczenie dla bezpieczeństwa, potrzebna jest ocena wpływu na walidację. Następny krok to kontrolowana próba obejmująca nagrzewanie, wyłączenie i dalszy przebieg, z jednym wspólnym zapisem czasu.

04Polecenie i wykonanie to dwa różne zdarzenia

Na ekranie sterownika może pojawić się sygnał zakończenia grzania, ale do diagnozy trzeba wiedzieć, co dokładnie zapisuje ten sygnał. Czy jest to polecenie, potwierdzenie położenia elementu czy zmiana odczytu medium? Nie nazywaj wszystkich tych zdarzeń jednym „wyłączeniem”. Różnica ma znaczenie przy rozmowie z automatyką i utrzymaniem ruchu. Bez niej można przypisać opóźnienie produktowi, choć część historii dotyczy sterowania lub sposobu raportowania.

Zasady przekazywania ciepła opisane przez Tetra Pak pomagają zrozumieć, dlaczego produkt i otoczenie cieplne trzeba obserwować razem. Sam odczyt maksymalny nie mówi, kiedy i skąd docierała energia. Przygotuj wspólny wykres sygnałów i zdarzeń, z nazwami punktów. Jeżeli nie ma potwierdzenia rzeczywistego stanu zaworu, oznacz brak danych. Nie dopisuj go jako pewnego zdarzenia tylko dlatego, że taki był zamiar programu.

05Co może zniknąć między zapisami

Hipotetycznie rejestr zachowuje wynik co 60 sekund. Krótkie maksimum pojawia się po 30 sekundach i nie trwa do następnego zapisu. W archiwum mogą pozostać wartości niższe od rzeczywistego maksimum. Oznacza to, że „najwyższa zapisana temperatura” i „najwyższa temperatura, która wystąpiła” nie zawsze są tą samą informacją. Przykład nie wyznacza właściwej częstotliwości pomiaru, lecz pokazuje ograniczenie danych użytych do diagnozy.

Przy eksporcie sprawdź także, czy system zapisuje wartości chwilowe, średnie czy inny rodzaj podsumowania. Średnia minutowa może wygładzić krótkie zmiany. Z kolei sam bardzo częsty zapis nie poprawi czujnika o nieodpowiedniej charakterystyce lub złej lokalizacji. Dobór sposobu rejestracji powinien być związany z pytaniem i urządzeniem. Uzgodnij go z kompetentną osobą, zamiast zakładać, że więcej wierszy w pliku automatycznie oznacza wierniejszy obraz całego produktu.

06Porównuj cykle o rozpoznawalnych warunkach startu

Do każdego przebiegu dołącz masę wsadu, stan początkowy produktu i wcześniejszą pracę urządzenia. Pierwszy cykl po dłuższym postoju może zaczynać się od innego stanu instalacji niż kolejny. Nie musi to oznaczać usterki, lecz powinno być widoczne w porównaniu. Zapisz również momenty dodatków i zmian mieszania, jeśli mają miejsce. Bez pełnej sekwencji dwie krzywe mogą wyglądać inaczej z powodów, których nie uwzględniono w raporcie.

Jeśli problem występuje tylko przy wybranej masie, nie przenoś korekty na całą produkcję. Jeśli występuje przy każdym cyklu, sprawdź wspólne elementy i sposób pomiaru. Gdy różnica znika po uporządkowaniu zegarów, wcześniejsza interpretacja wymaga poprawy. Te scenariusze prowadzą do różnych działań. Dobrze przygotowane dane powinny wskazywać, co sprawdzić, a nie z góry przesądzać konieczność zmiany algorytmu lub parametrów produktu.

07Przekazanie problemu do automatyki i technologii

Przygotuj plik źródłowy, opis kolumn, identyfikatory czujników i zaznaczone zdarzenia. Dołącz informację, co było oczekiwane i co rzeczywiście zaobserwowano. Zamiast napisać „grzanie nie działa”, pokaż konkretny odcinek i konsekwencję jakościową lub organizacyjną. Pozostaw surowe dane obok wykresu. Wygładzona linia może ułatwiać prezentację, ale nie powinna zastępować materiału potrzebnego do analizy opóźnień i krótkich zmian.

Zmianę nastaw lub sekwencji prowadź w uzgodnionym zakresie i z odpowiedzialnymi osobami. Nie odejmuj stałej wartości od celu tylko po to, by zniknęło obserwowane przekroczenie. Jeśli temperatura jest elementem zapewnienia bezpieczeństwa, wpływ zmiany wymaga właściwej oceny. Raport powinien rozdzielać problem jakości, stan sterowania i ograniczenia pomiaru. Ostatecznym rezultatem jest potwierdzony przebieg w określonych warunkach, wraz z zasadą postępowania przy odchyleniu.

Przy ponownej próbie zachowaj identyfikację wersji programu. Bez niej poprawny wynik może zostać przypisany zmianie, która nie była jeszcze wgrana albo obejmowała inną sekwencję niż opisana w notatce projektu.

W archiwum rozróżnij sygnał sterujący od potwierdzenia stanu urządzenia. Wysłane polecenie zamknięcia i zapis rzeczywistego położenia zaworu nie powinny występować pod tą samą nazwą kolumny.

08Pytania, które pojawiają się w praktyce

Czy częstszy zapis zawsze pokaże prawdziwy przebieg temperatury?

Pomaga zachować więcej danych czasowych, ale nie usuwa ograniczeń czujnika, jego położenia ani sposobu obliczania wyniku. Sprawdź, czy rejestrowane są wartości chwilowe czy uśrednione, oraz uzgodnij przydatność całego układu pomiarowego. Częstotliwość powinna odpowiadać zjawisku, które trzeba ocenić. Sam duży plik danych nie potwierdza reprezentatywności temperatury dla całej partii produktu.

Czy można skorygować nastawę o wielkość obserwowanego przekroczenia?

Nie należy robić tego automatycznie. Najpierw trzeba rozpoznać źródło opóźnienia, warunki wsadu i znaczenie parametru dla procesu. Stała korekta może nie działać przy innym cyklu. Zmianę uzgodnij z osobami odpowiedzialnymi za technologię i sterowanie, a jeśli dotyczy bezpieczeństwa, uwzględnij odpowiednią ocenę wpływu przed zatwierdzeniem nowego sposobu pracy urządzenia.

09Nastawa i odpowiedź produktu na jednej osi czasu

Na wspólnym wykresie pokaż sygnał sterujący, wskazanie temperatury i znane zdarzenia procesu. Oznacz miejsce czujnika oraz częstotliwość zapisu. Jeśli temperatura nadal rośnie po zamknięciu grzania, sprawdź, czy odczyt opisuje tę samą strefę, która decyduje o jakości produktu. Do oceny sterowania potrzebny jest cały przebieg, nie tylko maksimum. Każdą zmianę algorytmu lub nastaw prowadź w uzgodnionym zakresie pracy i sprawdź jej wpływ na wymagania procesu.
