Butelka odkształca się po gorącym napełnianiu: jak sprawdzić przyczynę

Przy deformacji butelki sprawdź dopuszczone warunki użycia całego systemu butelka–zamknięcie. Tworzywo opisane jako odporne na ciepło nie musi odpowiadać Twojemu cyklowi. Porównaj temperaturę napełnienia, zamknięcie i chłodzenie.

01Gorący produkt obciąża butelkę i zamknięcie

Odkształcenie może powstać podczas kontaktu z gorącym produktem albo przy zmianie ciśnienia w czasie chłodzenia. Rozróżnienie momentu powstawania wady pomaga wybrać właściwe próby.

02Porównaj napełnianie i chłodzenie tej samej butelki

• Obserwuj geometrię opakowania przed napełnieniem, po zamknięciu oraz po wyrównaniu temperatury z otoczeniem.
• Zmierz rzeczywistą temperaturę produktu w chwili napełnienia i czas do zamknięcia butelki.
• Sprawdź poziom napełnienia, przestrzeń nad produktem, typ nakrętki i warunki transportu gorących opakowań.
• Porównaj wymiary partii butelek i zachowaj próbki z tych samych gniazd formujących.

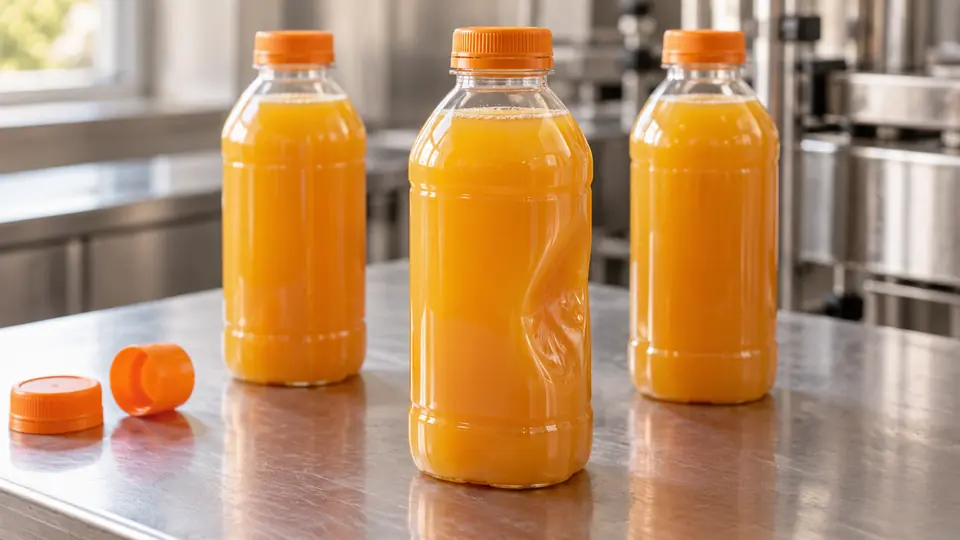

Przy panelowaniu przygotuj serię zdjęć tej samej sztuki w kolejnych chwilach, z zachowaniem skali wymiarowej. To pokaże, czy deformacja powstaje nagle, czy narasta podczas chłodzenia. Dodatkowo porównaj puste butelki z różnych gniazd formy, aby sprawdzić zmienność geometrii. Nie mieszaj w jednym wniosku odkształcenia korpusu i problemu szczelności nakrętki. Mogą wystąpić jednocześnie, lecz wymagać oddzielnych działań. Zmianę materiału lub poziomu napełnienia oceniaj dla pełnego cyklu cieplnego oraz późniejszego transportu, zachowując parametry zatwierdzonego procesu produktu. Porównaj rozkład deformacji względem stron butelki i jej ustawienia podczas chłodzenia. Symetryczne panelowanie oraz pojedyncze lokalne wgniecenie mogą wymagać odrębnych hipotez dotyczących konstrukcji, podparcia i obciążeń zewnętrznych.

03Powiąż deformację z historią cieplną opakowania

Odkształcenie natychmiastowe wymaga innego kierunku analizy niż panelowanie po chłodzeniu. W obu przypadkach ważna jest zgodność systemu z planowanym zastosowaniem.

Nie podano bezpiecznej temperatury napełniania ani sposobu utrwalania produktu. Ich zmiana wymaga osobnej oceny technologicznej i bezpieczeństwa.

04Butelka pracuje razem z zawartością i zamknięciem

Przy gorącym napełnianiu geometria butelki jest częścią rozwiązania procesowego. Zmiany warunków między napełnieniem a chłodzeniem oddziałują na materiał i wnętrze zamkniętego układu. Dokumentacja Sidel pokazuje konstrukcje wykorzystujące określone strefy do przejmowania zmian objętości. Nie oznacza to, że każda butelka powinna zachować identyczny kształt ani że dowolne wgniecenie jest zgodne z projektem.

Najpierw ustal, które odkształcenia są przewidziane przez dostawcę, a które oznaczają wadę. Ocena wyłącznie względem pustej butelki może prowadzić do błędnego odrzucenia zamierzonej pracy konstrukcji. Z drugiej strony określenie „to normalne po chłodzeniu” nie wystarcza bez opisu dopuszczonego zachowania i potwierdzenia funkcji opakowania w rzeczywistym zastosowaniu.

05Hipotetyczny przykład zmiany jednego wymiaru

Załóżmy kontrolę szerokości w oznaczonym miejscu korpusu. Przed napełnieniem wynosi ona 60,0 mm, bezpośrednio po nalewie 59,9 mm, a po pełnym chłodzeniu 58,8 mm. Końcowa zmiana względem początku to 1,2 mm, czyli 2 %. Są to hipotetyczne pomiary służące wyjaśnieniu sposobu porównania. Nie określają dopuszczalnej deformacji i nie opisują procentowej zmiany całej objętości butelki.

Wynik sugeruje, że największa zmiana badanego wymiaru ujawnia się w późniejszej części cyklu. Trzeba jednak sprawdzić również inne miejsca i sposób pomiaru. Obrócenie butelki o niewielki kąt lub ściśnięcie jej szczękami przyrządu może zmienić odczyt. Oznaczenie osi i powtarzalne podparcie są szczególnie ważne przy konstrukcji o niesymetrycznym przekroju lub zamierzonych panelach.

Jeśli butelki z jednego gniazda wykazują większą zmianę niż pozostałe, warto powiązać wynik z parametrami wejściowymi opakowania. Jeżeli różnica pojawia się dopiero przy określonej pozycji w chłodzeniu, potrzebna jest analiza dalszej drogi produktu. Sam fakt, że wszystkie butelki mają ten sam nominalny kod, nie wyklucza zmienności ich geometrii i historii obciążenia.

06Jak rozdzielić wpływ podparcia, nalewu i chłodzenia

Przygotuj obserwacje w kilku bezpiecznie dostępnych momentach cyklu, zachowując identyfikację sztuk. Sprawdź kontakt z prowadnicą, sąsiednią butelką i transportem. Lokalny nacisk na rozgrzany korpus może dać inny obraz niż równomierne wciąganie ścianek. Nie zmieniaj jednocześnie temperatury, masy napełnienia i sposobu chłodzenia, jeśli celem jest ustalenie wpływu jednego elementu.

Pomiar temperatury produktu nie zawsze opisuje temperaturę całej ścianki. Potrzebny zakres danych zależy od hipotezy. Jeżeli wada powstaje na styku z prowadnicą, ważna jest lokalna historia tego miejsca. Gdy deformacja jest związana z zamkniętym układem po schłodzeniu, trzeba rozpatrzyć również wolną przestrzeń i pracę zamknięcia. Każdy kierunek wymaga odpowiednio dobranego sposobu obserwacji.

07Co oznacza poprawa po zmianie opakowania

Jeśli sztywniejszy korpus wygląda lepiej, sprawdź, czy obciążenie nie przeniosło się na dno, szyjkę lub zamknięcie. Poprawa jednej powierzchni nie dowodzi poprawy całego zestawu. W kwalifikacji uwzględnij także stabilność ustawienia, układanie w kartonie, etykietowanie i otwieranie. Niektóre skutki mogą ujawnić się dopiero po ostygnięciu lub pod naciskiem palety.

Nie obniżaj temperatury nalewu wyłącznie dla ratowania butelki, jeśli jest ona elementem procesu zapewniającego bezpieczeństwo. Wymagania produktu i konstrukcji trzeba uzgodnić wspólnie. Jeżeli dostawca podaje zakres zastosowania, poproś o odniesienie go do całego cyklu, nie tylko maksymalnej temperatury. Czas kontaktu i dalsza historia mogą mieć znaczenie dla właściwości użytkowych, które firma rzeczywiście musi zachować.

08Co przygotować przed rozmową z dostawcą

Dołącz rysunek butelki, lokalizację pomiaru, oznaczenia gniazd oraz fotografie kolejnych etapów. Zapisz masę napełnienia, typ zamknięcia i rzeczywisty przebieg chłodzenia. Przekaż także prawidłowe sztuki do porównania. Dzięki temu rozmowa może dotyczyć konkretnego mechanizmu oraz wymaganej tolerancji, zamiast ogólnego żądania grubszej ścianki. Potwierdzenie zmiany powinno obejmować funkcje całej jednostki handlowej w przewidywanym obrocie.

W dokumentacji zdjęciowej pokaż także dno i szyjkę, ponieważ prawidłowy boczny widok korpusu może ukryć zmianę ważną dla transportu lub zamykania.

09Pytania, które pojawiają się w praktyce

Czy większa masa butelki zapewni odporność na gorący nalew?

Nie wynika to z samej masy. Liczą się materiał, sposób wykonania, rozkład ścianki, geometria i przeznaczenie konstrukcji. Dodatkowy materiał w niewłaściwym miejscu może nie rozwiązać problemu. Poproś o potwierdzenie zakresu zastosowania i porównaj zachowanie całego zestawu w rzeczywistym cyklu. Wymagania produktu oraz procesu pozostają punktem odniesienia przy wyborze wariantu opakowania.

Czy można oceniać butelkę zaraz po wyjściu z chłodzenia?

To ważny punkt obserwacji, ale nie zawsze wystarczający. Niektóre zmiany mogą rozwijać się później podczas wyrównywania temperatury, przechowania lub obciążenia logistycznego. Wybierz punkty odpowiadające historii produktu i zachowaj jednakowy czas do pomiaru. Jeśli ocena po chłodzeniu służy rutynowej kontroli, jej związek z późniejszą jakością powinien być rozpoznany w kwalifikacji konstrukcji.

10Następny krok

Poproś dostawcę o potwierdzenie zakresu zastosowania dla pełnego cyklu, a nie tylko jednej temperatury.

Zapisz temperaturę, poziom napełnienia, zamknięcie i geometrię butelki. Porównaj miejsce deformacji oraz czas jej pojawienia. Samo zwiększenie grubości ścianki może nie rozwiązać przyczyny. Sprawdź zgodność rzeczywistego użycia z zakresem kwalifikacji opakowania i wymaganiami procesu.
