Laminat rozwarstwia się po obróbce cieplnej: plan sprawdzenia

Rozwarstwienie po obróbce cieplnej wymaga oceny materiału i rzeczywistego cyklu procesu. Nie ograniczaj analizy do temperatury maksymalnej. Znaczenie mogą mieć czas, ciśnienie, chłodzenie oraz stan laminatu przed napełnianiem.

01Obciążenie cieplne i mechaniczne działa na cały laminat

Warstwy materiału i połączenia między nimi reagują na obciążenie cieplne oraz mechaniczne. Pęcherze, odspojenia na krawędzi i rozległe rozwarstwienie mogą mieć różne przyczyny, dlatego warto opisać ich lokalizację.

02Powiąż rozwarstwienie z partią folii i przebiegiem procesu

• Zapisz pełny przebieg procesu, uwzględniając napełnianie, nagrzewanie, utrzymywanie warunków i etap chłodzenia opakowań.
• Porównaj próbki materiału przed procesem oraz po nim, zachowując ich pochodzenie z rolki.
• Sprawdź zgodność zastosowania z deklaracją dostawcy oraz warunki i czas dojrzewania laminatu.
• Oddziel uszkodzenia powłoki lub nadruku od rozwarstwienia strukturalnego i od wad samego zgrzewu.

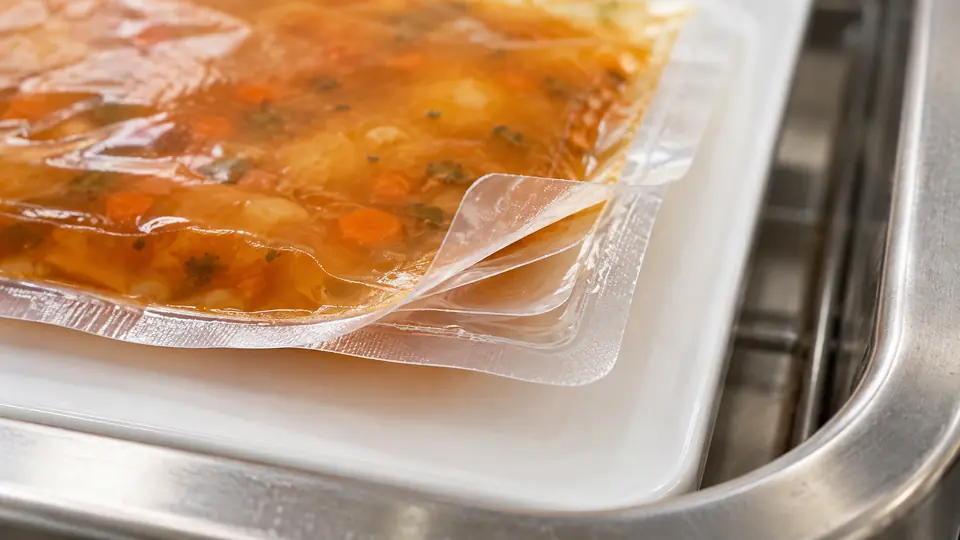

Zachowaj fragmenty rozwarstwienia z dokładnym oznaczeniem miejsca na opakowaniu. Krawędź zgrzewu, narożnik i środek ścianki mogą doświadczać innych naprężeń. W porównaniu między partiami uwzględnij wiek laminatu od produkcji do użycia i sposób przechowywania rolek. Jeżeli proces ma kilka koszy lub pozycji, nie łącz ich wyników przed sprawdzeniem rozkładu wad. Do dostawcy przekaż również próbki bez obróbki z tej samej rolki. Taki zestaw pozwala odróżnić cechę materiału wejściowego od zmiany powstającej podczas procesu bez ingerowania w zatwierdzoną skuteczność utrwalania.

03Rozdziel wadę materiału od lokalnego obciążenia

Wada zależna od określonej partii folii wzmacnia hipotezę materiałową. Wada skupiona w jednej pozycji urządzenia kieruje uwagę na lokalne warunki procesu.

Parametry obróbki zapewniającej bezpieczeństwo muszą pozostać pod kontrolą zatwierdzonego procesu. Artykuł nie uzasadnia skracania ani łagodzenia obróbki cieplnej.

04Oddziel połączenie warstw od zamknięcia opakowania

Wadę materiału po ogrzewaniu warto najpierw zlokalizować w przekroju konstrukcji. Zgrzew łączy określone powierzchnie podczas wykonania opakowania, natomiast laminowanie tworzy połączenie między warstwami samej folii. Otwieranie zgrzewu i rozwarstwienie laminatu mogą wyglądać podobnie przy szybkim oglądaniu, lecz dotyczą innych miejsc oraz innych pytań do dostawcy. Zdjęcie powinno pokazywać, co dokładnie się oddzieliło.

Pomiar przyczepności warstw również wymaga określonej próbki, kierunku i sposobu rozdzielania. Jeśli rozciąga się lub pęka sama warstwa, wynik siły może opisywać coś więcej niż połączenie klejowe. Dlatego raport powinien zachować sposób zniszczenia. Sama średnia liczba bez obrazu próbki może skierować diagnozę w stronę niewłaściwej części konstrukcji.

05Hipotetyczne śledzenie kolejnych etapów

Załóżmy trzy porównywalne grupy po 30 opakowań przygotowane do oceny w różnych punktach zatwierdzonego procesu. Przed obróbką nie stwierdzono rozwarstwienia, po wybranym etapie ogrzewania widoczne są 2 sztuki z wadą, a po pełnym chłodzeniu 12. To hipotetyczne dane, nie plan pobierania naruszający działanie urządzenia i nie dopuszczalne poziomy uszkodzeń.

Wynik kieruje uwagę na historię między ogrzewaniem a końcem chłodzenia, ale nie dowodzi, że chłodzenie jest jedyną przyczyną. Uszkodzenie mogło rozpocząć się wcześniej i stać się widoczne później. Ponadto porównywane grupy muszą rzeczywiście mieć podobną historię. Wyjęcie próbki z urządzenia może zmienić jej dalsze warunki, dlatego sposób poboru należy uzgodnić z osobami odpowiedzialnymi za proces.

Do takiej obserwacji warto dołączyć próbki materiału wejściowego oraz opis miejsca odspojenia. Pęcherz przy krawędzi i rozwarstwienie środka ścianki mogą wskazywać odmienne kierunki. Nie należy jednak przypisywać każdemu kształtowi jednej pewnej przyczyny. Mapa objawów ma pomóc wybrać dalsze badanie materiału i zapisów procesu, a nie zastępować rozpoznanie połączenia międzywarstwowego.

06Co może rozdzielić próbę materiałową od procesowej

Jeśli różnica utrzymuje się dla jednej wersji laminatu przy porównywalnym procesie, ważne są dane dostawcy dotyczące konstrukcji, dozowania kleju i dojrzewania. Jeśli dotyczy różnych materiałów w określonym fragmencie cyklu, sprawdź rzeczywiste warunki urządzenia oraz sposób ułożenia opakowań. W obu przypadkach zachowaj możliwość współistnienia przyczyn: wrażliwszy materiał może ujawniać lokalne odchylenie, które wcześniej pozostawało niewidoczne.

Próbki laboratoryjne mogą pomóc ocenić sam materiał, ale muszą odpowiadać pytaniu. Płaski pasek bez produktu nie odtwarza obciążeń gotowego opakowania podczas procesu. Z kolei wynik całej jednostki może nie rozdzielać kleju, zgrzewu i geometrii. Warto świadomie używać obu poziomów: prostszego do sprawdzenia mechanizmu oraz kompletnego do potwierdzenia zastosowania.

07Jak nie poprawić wyglądu kosztem utrwalania

Obniżenie temperatury lub skrócenie obróbki może zmniejszyć widoczną wadę, ale nie stanowi dopuszczalnej automatycznej naprawy. Parametry związane z bezpieczeństwem produktu muszą pozostać w zakresie właściwie zatwierdzonego procesu. Jeżeli opakowanie nie wytrzymuje wymaganego zastosowania, potrzebna jest ocena konstrukcji albo formalnie uzasadniona zmiana całego rozwiązania, a nie ukryta korekta wykonana tylko podczas próby materiałowej.

Podobnie brak widocznego rozwarstwienia nie kończy oceny. Sprawdź, czy materiał zachowuje potrzebne funkcje po obrocie: ochronę, szczelność i odporność na dalsze obciążenia. Nie każda zmiana między warstwami będzie od razu widoczna. Zakres potwierdzenia dobierz do mechanizmu uszkodzenia i wymagania produktu, bez deklarowania pełnej trwałości na podstawie jednej kontroli wzrokowej.

08Pakiet danych dla wspólnej analizy

Klient powinien zabezpieczyć rolkę lub jej reprezentatywne fragmenty, opakowania przed i po procesie, daty wytworzenia laminatu oraz rzeczywiste wykresy cyklu. Potrzebne są również dane o czasie od laminowania do użycia. Opisz, czy wada narasta po obróbce i w jakich warunkach ją oceniano. Taki zestaw pozwala dostawcy materiału i urządzenia pracować nad wspólną hipotezą zamiast osobno wskazywać odpowiedzialność drugiej strony.

Fragment odspojenia zabezpiecz tak, aby nie rozdzielać dodatkowo warstw podczas pakowania próbki; takie uszkodzenie może utrudnić rozpoznanie pierwotnego miejsca początku wady.

09Pytania, które pojawiają się w praktyce

Czy mocniejszy klej zawsze usunie rozwarstwienie?

Nie bez rozpoznania konstrukcji i warunków. Znaczenie mogą mieć przygotowanie powierzchni, sposób nanoszenia, dojrzewanie oraz zgodność całego układu z procesem. Zmiana kleju tworzy również nowe pytania dotyczące materiału kontaktowego. Najpierw ustal miejsce i etap powstawania wady, a potem porównaj uzasadnione warianty. Sama deklaracja większej siły połączenia nie potwierdza przydatności w gotowym opakowaniu.

Czy uszkodzoną folię należy od razu rozciąć do analizy?

Najpierw zachowaj zdjęcia i identyfikację całego opakowania, ponieważ cięcie może usunąć informację o położeniu i kierunku uszkodzenia. Sposób pobrania fragmentów warto uzgodnić z laboratorium. Część sztuk pozostaw nienaruszoną do innych badań. Każdej próbce przypisz historię procesu, aby wynik małego paska można było później powiązać z rzeczywistą wadą całej jednostki.

10Następny krok

Zabezpiecz próbki i wykresy procesu, a analizę przeprowadź wspólnie z dostawcą laminatu oraz urządzenia.

Przy analizie wady przygotuj tabelę, w której wiersze oznaczają partie laminatu, a kolumny pozycje w urządzeniu. Wpisuj liczbę zbadanych i uszkodzonych opakowań oraz moment wykrycia wady. Sama liczba uszkodzeń bez liczby ocenionych sztuk może prowadzić do błędnego porównania.

Jeżeli wada dotyczy jednej partii w wielu pozycjach, uzasadnione jest dalsze badanie materiału. Jeśli pojawia się w jednym miejscu dla różnych partii, trzeba sprawdzić również lokalne warunki i wykonanie opakowania. Żaden z tych wzorców nie jest samodzielnym rozpoznaniem przyczyny. Do analizy dołącz próbki wejściowe i rzeczywiste zapisy procesu. Próba diagnostyczna nie powinna polegać na osłabieniu zatwierdzonej obróbki zapewniającej bezpieczeństwo produktu.
