Detektor metalu wykrywa wzorzec, ale odrzut nie działa: pełna próba układu

Test detektora powinien obejmować wykrycie, reakcję układu i rzeczywiste odseparowanie właściwej sztuki. Sam alarm nie potwierdza ochrony procesu. Sprawdź również zachowanie po wykryciu błędu mechanizmu odrzutu.

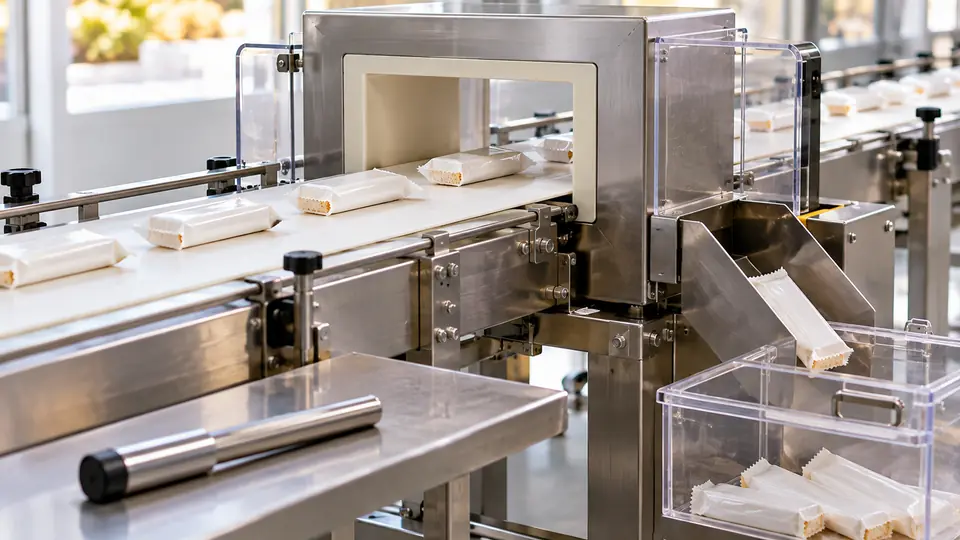

01Wykrywanie i odrzut muszą działać jako jeden układ

Na rezultat wpływają produkt, pozycja wzorca, prędkość oraz synchronizacja transportu i odrzutu. Potwierdzenie elektroniki bez oceny całego przepływu może pozostawić niewykryty problem wykonawczy.

02Zaplanuj próby z zatwierdzonymi wzorcami i pozycjami

• Używaj identyfikowalnych próbek testowych oraz sposobu próby zatwierdzonego dla konkretnego produktu i urządzenia.
• Sprawdź wykrycie w przewidzianych pozycjach produktu i przy rzeczywistych warunkach transportu na linii.
• Potwierdź, że właściwa sztuka trafia do zabezpieczonego miejsca i nie wraca do strumienia produktu.
• Zapisz reakcję przy niesprawnym odrzucie oraz zakres produktu objętego działaniem po nieudanej próbie.

Próba pełnego układu wymaga identyfikacji sztuki testowej aż do momentu jej zabezpieczenia. Obserwuj również sąsiednie opakowania: nieprawidłowa synchronizacja może odrzucać inne niż wskazane przez detektor. Jeśli mechanizm wymaga sprężonego powietrza, uwzględnij przewidziane zabezpieczenia braku medium zgodnie z instrukcją urządzenia. Nie twórz improwizowanych prób naruszających bezpieczeństwo maszyny. W protokole zapisz wykrycie, alarm, fizyczne odrzucenie i potwierdzenie odbioru jako oddzielne pozycje. Nieudane sprawdzenie uruchamia właściwą procedurę postępowania z produktem; powtórzony poprawny test nie usuwa automatycznie skutków poprzedniego odchylenia. Po przejściu próbki wzorcowej sprawdź, gdzie rzeczywiście trafiło opakowanie. Zacięta klapa lub pełny pojemnik odrzutu może zniweczyć poprawną detekcję, nawet gdy system zapisał alarm i uruchomił sygnał sterujący.

03Alarm bez skutecznego odrzutu nie potwierdza działania układu

Prawidłowy alarm z nieprawidłowym odrzutem oznacza nieskuteczność całego sprawdzanego układu. Nie należy uznawać próby za zaliczoną na podstawie częściowego działania.

Nie podano wielkości wzorców, częstotliwości prób ani klasyfikacji CCP. Wynikają one z analizy zagrożeń, walidacji i właściwego zakresu zastosowania.

04Alarm jest początkiem sprawdzenia całego ciągu

Wynik detekcji i działanie mechanizmu odrzutu trzeba obserwować jako jeden proces. Elektronika może wykryć wzorzec, a popychacz zadziałać w chwili przejazdu sąsiedniej sztuki. W zapisie pojawi się alarm oraz sygnał wykonania, choć właściwe opakowanie pojedzie dalej. Dlatego próbka testowa musi pozostać rozpoznawalna aż do sprawdzenia jej miejsca docelowego.

Przygotowanie próby powinno odzwierciedlać zatwierdzony zakres pracy: produkt, format, prędkość i odstępy. Nie wystarczy wygodny przejazd pojedynczej sztuki, jeśli rutynowo opakowania jadą blisko siebie. Warunki i wzorce dobiera się według właściwej oceny zagrożeń oraz instrukcji urządzenia. Artykuł nie zastępuje tej procedury.

Sprawdź, co faktycznie oznacza potwierdzenie odrzutu. Czujnik może rejestrować ruch klapy, przejazd opakowania albo inny sygnał zależny od konstrukcji. Każdy z tych dowodów ma określony zakres. Zespół powinien wiedzieć, czy układ potwierdza tylko wykonanie ruchu, czy również skuteczne usunięcie jednostki z właściwej drogi produktu.

05Hipotetyczny wpływ prędkości na moment odrzutu

Załóżmy uproszczoną odległość 0,9 m między punktem wykrycia a miejscem działania odrzutu. Przy stałej prędkości 0,45 m/s opakowanie pokonuje ją w 2 s. Przy 0,60 m/s potrzebuje 1,5 s. Jeżeli układ korzystałby z niezmiennego opóźnienia 2 s bez właściwego uwzględnienia ruchu, moment działania byłby w drugim przypadku spóźniony o 0,5 s.

Przez te pół sekundy opakowanie przemieściłoby się o kolejne 0,3 m. To rachunek pokazujący znaczenie synchronizacji, a nie instrukcja ustawienia odrzutnika. Rzeczywisty system może używać enkodera, czujników położenia i czasów reakcji mechanizmu. Długość opakowania, pozycja wzorca i geometria odrzutu także wymagają uwzględnienia.

W próbie diagnostycznej zapis powinien łączyć identyfikator sztuki, detekcję, działanie odrzutu i odbiór. Materiał testowy musi być odzyskany zgodnie z procedurą i nie może trafić do sprzedaży. Nie należy improwizować przez wkładanie luźnych metalowych przedmiotów ani wyłączanie zabezpieczeń w celu sprawdzenia reakcji.

06Jak czytać różne rodzaje niepowodzenia

Jeżeli nie ma detekcji, analiza dotyczy między innymi ustawień, produktu i warunków próby. Gdy jest detekcja, ale brak ruchu odrzutu, sprawdź tor wykonawczy i jego zasilanie zgodnie z instrukcją. Jeśli ruch występuje, lecz usuwana jest inna sztuka, skup się na synchronizacji oraz prowadzeniu opakowań.

Jeżeli właściwa sztuka zostaje odrzucona, ale może wrócić do przyjętego strumienia, problem dotyczy zabezpieczenia dalszej drogi. Pełny pojemnik, odbicie opakowania lub niekontrolowany dostęp mogą podważyć skuteczność całego układu. Weryfikacja powinna obejmować funkcje przewidziane w konstrukcji, a nie wyłącznie czułość głowicy.

Nieudany test uruchamia ustalone postępowanie z produktem i urządzeniem. Kolejny poprawny wynik nie mówi, od kiedy układ działał właściwie. Zakres materiału wymagającego oceny należy ustalić na podstawie wiarygodnych zapisów oraz procedury zakładu. Nie powinien zależeć od uznaniowego wyboru najwygodniejszego momentu.

07Dokumentacja pomagająca zamknąć przyczynę

Przygotuj historię prędkości, recepturę detektora i parametry odrzutu dostępne w dokumentacji systemu. Dołącz format opakowania, sposób jego prowadzenia i identyfikację wzorców. Nagranie techniczne może pomóc prześledzić ruch, jeśli wykonano je bez naruszania zasad bezpieczeństwa i bez zastępowania wymaganych zapisów próby.

Po korekcie sprawdź zakres, w którym problem występował, oraz wpływ na pozostałe używane warunki. Poprawa dla dużego odstępu między sztukami nie musi objąć gęstszego strumienia. Plan sprawdzenia powinien być uzasadniony, a wyniki zachowane oddzielnie dla istotnych wariantów zamiast połączone w jeden licznik zaliczonych przejazdów.

Klient otrzymuje użyteczny raport wtedy, gdy można wskazać ostatni potwierdzony etap działania i miejsce niepowodzenia. Taki opis pozwala skierować naprawę do właściwego obszaru, zachowując równocześnie decyzję dotyczącą produktu. Celem pozostaje skuteczne wykrycie i kontrolowane usunięcie właściwej jednostki w rzeczywistym procesie. W protokole zachowaj również informację o przerwaniu próby i przyczynie ponownego rozpoczęcia sprawdzenia.

08Pytania, które pojawiają się w praktyce

Czy automatyczny test elektroniki zastępuje próbę odrzutu?

Tylko jeśli zakres zatwierdzonego rozwiązania i właściwe wymagania rzeczywiście to przewidują. Sprawdzenie elektroniki może nie obejmować transportu produktu, popychacza i zabezpieczenia pojemnika. Porównaj deklarowany zakres testu z całą funkcją, którą chcesz potwierdzić. Dokumentacja producenta oraz procedura zakładu powinny jednoznacznie określać, które elementy sprawdza się automatycznie, a które wymagają odrębnej próby w rzeczywistych warunkach.

Czy można ponownie przepuścić odrzucony produkt i uznać go za dobry?

Nie na podstawie samego drugiego, korzystnego wyniku. Postępowanie z odrzutem musi być określone w procedurze i odpowiadać rozpoznanej przyczynie oraz zagrożeniom. Zachowaj identyfikację materiału i kontrolę dostępu. Jeżeli dopuszczono ponowną inspekcję, jej warunki oraz decyzja o dalszym losie produktu wymagają właściwego nadzoru; przypadkowy powrót opakowania na taśmę nie jest takim procesem.

09Następny krok

Przejrzyj instrukcję testowania pod kątem pełnej drogi sztuki od wykrycia do zabezpieczenia odrzutu.

Zgodnie z właściwą procedurą sprawdź cały ciąg działania, w tym identyfikację odrzuconej jednostki. Sam sygnał detekcji nie potwierdza usunięcia jej ze strumienia produktu. Zapisz warunki i reakcję po niezaliczonym sprawdzeniu. Ocena powinna obejmować również materiał wyprodukowany od ostatniego wiarygodnego potwierdzenia działania.
