Kondensacja nad linią: jak ocenić źródło kropli

Kondensację nad otwartym produktem traktuj jako problem wymagający ustalenia źródła i drogi kontaktu. Samo wytarcie powierzchni nie usuwa przyczyny. Sprawdź temperatury, wilgotność i zmiany warunków podczas pracy oraz mycia.

01Wilgoć skrapla się na odpowiednio chłodnej powierzchni

Krople mogą powstawać na chłodniejszych elementach przy kontakcie z wilgotnym powietrzem. Ich występowanie może zależeć od uruchomienia chłodzenia, otwierania drzwi lub emisji pary w sąsiedniej operacji.

02Zmapuj krople, temperaturę i warunki wentylacji

• Zaznacz miejsce tworzenia kropli i obszar, do którego mogą spadać podczas pracy linii.
• Zapisz temperaturę powierzchni oraz temperaturę i wilgotność otoczenia w momentach pojawiania się kondensacji.
• Porównaj stan po myciu, podczas rozruchu i przy największym obciążeniu cieplnym procesu.
• Sprawdź izolację, odwodnienie, przepływy powietrza i możliwy wpływ zmian wentylacji sąsiednich pomieszczeń.

Obserwację rozpocznij przed momentem, w którym zwykle widać pierwsze krople. Późny pomiar może nie pokazać przejściowego wzrostu wilgotności lub schłodzenia powierzchni. Oznacz również przebieg rur, mostki cieplne oraz kierunek nawiewu. Przy zmianie izolacji sprawdź możliwość jej czyszczenia i stan miejsc łączenia, ponieważ samo zasłonięcie powierzchni nie gwarantuje higienicznego rozwiązania. Jeżeli krople mogą dotknąć produktu, zakres postępowania określ według rzeczywistej drogi kontaktu i czasu zdarzenia. Nie ograniczaj dokumentacji do zdjęcia po usunięciu widocznej wilgoci. Zapisz pracę wentylacji, otwarcie bram i cykl odszraniania w chwili pojawienia się kropli. Krótki epizod może zniknąć przed wizytą techniczną, pozostawiając jedynie ślad na powierzchni lub opakowaniach.

03Oddziel skraplanie po myciu od zjawiska podczas pracy

Wzorzec czasowy pozwala powiązać problem z operacją. Krople po myciu i kondensacja podczas stabilnej produkcji mogą wymagać różnych działań technicznych.

Nie zakładamy, że kondensat jest czysty. Produkt potencjalnie objęty zdarzeniem wymaga postępowania zgodnego z zakładową oceną bezpieczeństwa i niezgodności.

04Wyznacz drogę kropli, zanim wybierzesz rozwiązanie techniczne

Wspólna mapa jakości i utrzymania ruchu powinna pokazywać źródło wilgoci, chłodniejszą powierzchnię oraz drogę ewentualnego spływu nad produktem. Wycieranie miejsca, w którym kropla jest widoczna, może nie obejmować punktu, z którego napływa woda.

Przy obserwacji zanotuj stan drzwi, uruchomienie urządzeń, emisję pary i etap mycia. Wykres zdarzeń pomoże odróżnić problem stały od tego, który występuje wyłącznie po określonej czynności. Pomiary powinny opisywać rzeczywiste warunki w interesującym miejscu, a nie tylko wskazanie z odległej części hali.

Osobno ustal postępowanie z produktem potencjalnie objętym zdarzeniem, a osobno trwałą korektę techniczną. Dodatkowa osłona nie powinna tworzyć nowego miejsca zatrzymywania wody, utrudniać czyszczenia ani przenosić spływu w inne niekontrolowane miejsce. Zmianę oceń pod względem higieny, możliwości utrzymania i skuteczności w normalnym cyklu pracy.

05Kropla jest końcem drogi, którą trzeba odtworzyć

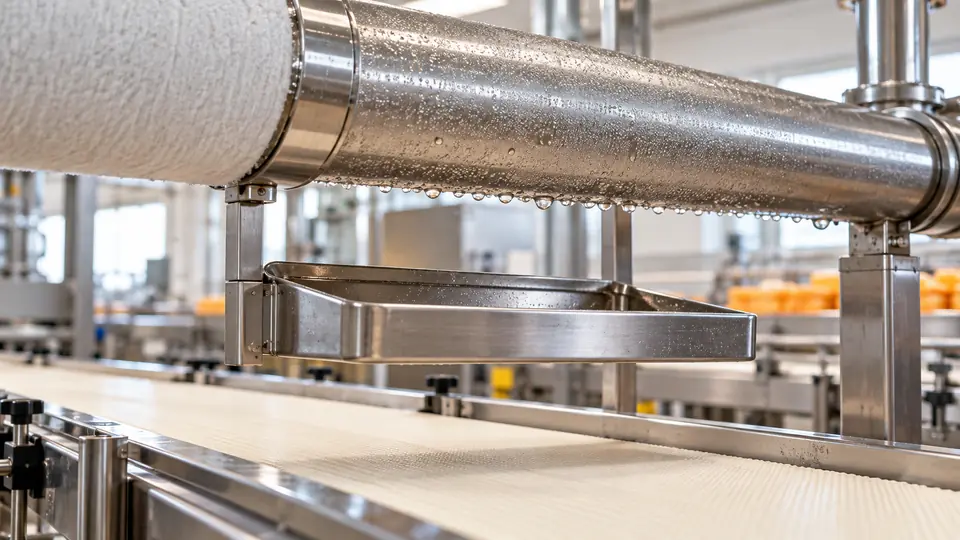

Widoczna kropla nie zawsze powstaje dokładnie w miejscu, z którego spada. Woda może spływać po przewodzie, zbierać się przy obejmie albo wydostawać z uszkodzonej izolacji. Dlatego oględziny powinny obejmować fragment położony wyżej i kierunek spływu. Samo osuszenie najniższego punktu usuwa obserwowany skutek, lecz nie wyjaśnia źródła.

Najpierw rozróżnij kondensację, nieszczelność i wodę pozostałą po myciu. Mogą wyglądać podobnie, ale pojawiać się w innych warunkach. Związek z uruchomieniem zimnego medium wspiera hipotezę kondensacji; związek z pojedynczym etapem mycia może wskazywać na zatrzymywanie wody. Są to wskazówki do sprawdzenia, nie dowód uzyskany ze zdjęcia.

Dla kondensacji istotne jest lokalne powietrze i lokalna powierzchnia. Czujnik na drugim końcu hali może nie rejestrować krótkiego napływu wilgotnego powietrza przy otwartych drzwiach. Zapis powinien objąć moment poprzedzający pojawienie się kropli. Pomiar wykonany dopiero po wyłączeniu urządzenia może pokazać już zupełnie inny stan.

06Hipotetyczny przebieg krótkiego epizodu

Wyobraźmy sobie powierzchnię o temperaturze 11 °C. Przed uruchomieniem sąsiedniej operacji lokalny punkt rosy wynosi 8 °C, a po napływie wilgotnego powietrza wzrasta do 13 °C. W pierwszej sytuacji powierzchnia jest o 3 °C cieplejsza od punktu rosy. W drugiej jest o 2 °C chłodniejsza, więc warunki mogą sprzyjać kondensacji.

Dziesięć minut później punkt rosy ponownie wynosi 8 °C. Technik przychodzący dopiero wtedy nie zobaczy w pomiarze wcześniejszej przyczyny, choć na elemencie nadal mogą pozostawać krople. Przykład pokazuje znaczenie wspólnej osi czasu. Nie określa docelowej temperatury hali, dopuszczalnej wilgotności ani wielkości bezpiecznego marginesu dla każdego procesu.

W rzeczywistym pomiarze uwzględnij dokładność przyrządów i sposób wyznaczenia temperatury powierzchni. Odczyt z błyszczącego metalu może wymagać odpowiedniej metody i ustawień. Jeżeli różnica względem punktu rosy jest niewielka w porównaniu z niepewnością pomiaru, pojedyncza liczba nie pozwala pewnie rozstrzygnąć mechanizmu. Potrzebny jest lepszy zapis lub metoda.

07Co zrobić zależnie od rozpoznanej przyczyny

Jeżeli epizod pokrywa się z emisją pary, oceń jej wychwytywanie i wpływ sąsiednich operacji. Jeśli problem dotyczy jednego chłodnego elementu, sprawdź izolację, mostki cieplne i konstrukcję mocowań. Gdy woda pojawia się bez związku z warunkami powietrza, rozszerz rozpoznanie o szczelność i pozostałości po czyszczeniu.

Dodatkowy nawiew może zmienić warunki, ale również przenieść wilgoć albo zanieczyszczenia w inne miejsce. Korektę wentylacji należy oceniać w kontekście przepływów powietrza i wymagań obszaru produkcji. Nie traktuj mocniejszego wentylatora jako uniwersalnego rozwiązania każdej mokrej powierzchni. Jego działanie powinno odpowiadać ustalonej przyczynie.

Osłona przechwytująca krople wymaga możliwości czyszczenia, kontroli i odprowadzenia wody. Jeżeli tworzy ukryty zbiornik nad linią, może wprowadzić kolejny problem. Przed montażem przeanalizuj spadek, dostęp i zachowanie podczas mycia. Ochrona produktu w czasie zdarzenia oraz trwała korekta techniczna pozostają powiązanymi, lecz odrębnymi decyzjami zakładu.

08Jak przygotować sprawdzenie po zmianie

Powtórz obserwację w warunkach, które wcześniej wywoływały zjawisko: podczas określonej operacji, po myciu lub przy otwieraniu konkretnej bramy. Brak kropli w spokojnym okresie nie dowodzi skuteczności korekty w krytycznym scenariuszu. Zapisz również nowe miejsca pojawienia się wilgoci, aby nie przeoczyć przeniesienia problemu.

Klient powinien dostarczyć zdjęcia z zaznaczoną drogą spływu, historię pracy urządzeń i zsynchronizowane pomiary. Przydatna jest informacja, co znajdowało się pod miejscem zdarzenia i przez jaki czas. Zakres postępowania z potencjalnie objętym produktem ustala właściwy zespół zgodnie z oceną zagrożeń i procedurą niezgodności.

W raporcie oddziel obserwację, hipotezę i potwierdzony wynik zmiany. Stwierdzenie „po naprawie nie zaobserwowano kropli w opisanej próbie” jest precyzyjniejsze niż zapewnienie o trwałym usunięciu kondensacji w każdych warunkach. Dalszą kontrolę zaplanuj tam, gdzie sezonowe lub operacyjne zmiany mogą wykraczać poza dotychczas sprawdzony zakres.

09Pytania, które pojawiają się w praktyce

Czy wilgotność względna wystarczy do oceny kondensacji?

Sama wartość procentowa bez temperatury powietrza i powierzchni jest niewystarczająca. Do rozpoznania warunków kondensacji potrzebny jest punkt rosy lub dane pozwalające go wyznaczyć oraz właściwy pomiar powierzchni. Zwróć uwagę na lokalizację przyrządów i chwilowe zmiany. Wskazanie z dalekiego pomieszczenia może nie opisywać powietrza docierającego do chłodnego elementu bezpośrednio nad linią.

Czy po zaizolowaniu rury można zakończyć obserwacje?

Najpierw sprawdź połączenia izolacji, podpory i miejsca przerwania osłony, a następnie powtórz scenariusz wywołujący problem. Powierzchnia może pozostać chłodna przy mocowaniu albo woda może gromadzić się w uszkodzonej osłonie. Odbiór powinien obejmować także higienę, dostęp do kontroli i sposób utrzymania rozwiązania. Sam fakt założenia izolacji nie potwierdza działania w rzeczywistym cyklu produkcji i mycia.

10Następny krok

Przygotuj mapę źródeł kondensacji wraz z historią warunków i zakresem możliwego kontaktu z produktem.

Zapisz miejsce, czas pojawienia i warunki procesu. Oceń możliwość kontaktu z otwartą żywnością zgodnie z właściwą procedurą. Nie ograniczaj działania do wycierania widocznej powierzchni, jeśli zjawisko wraca. Rozpoznanie wymaga wspólnej oceny jakości i techniki, uwzględniającej różnice temperatur oraz warunki wentylacji.
