Czujnik jest higieniczny, ale jego montaż budzi wątpliwości

Higieniczny czujnik oceniaj razem z przyłączem i sposobem zabudowy. Dokument dotyczący samego elementu nie potwierdza automatycznie poprawności całej instalacji. Sprawdź kontakt z produktem, opróżnianie i dostęp środka myjącego.

01Mocowanie może tworzyć powierzchnie trudne do umycia

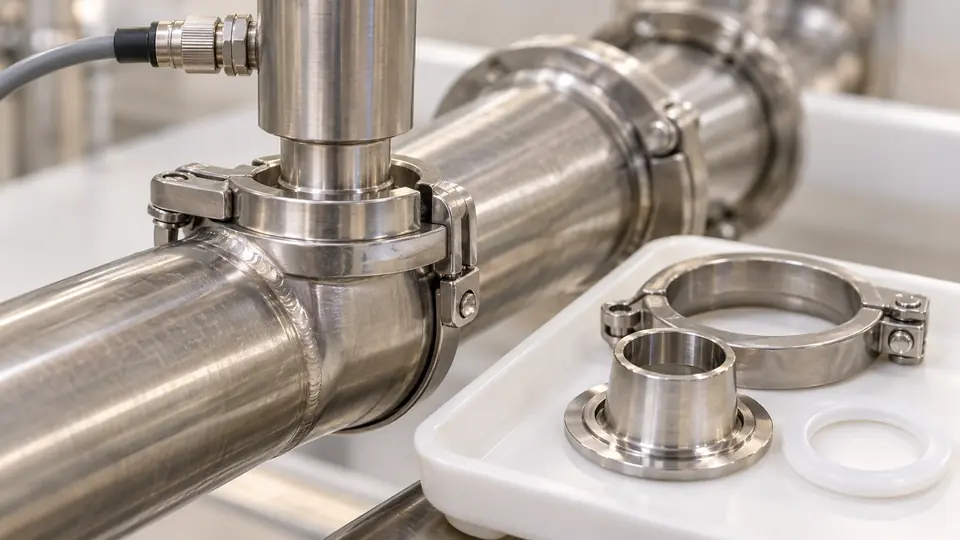

Przy montażu mogą powstać szczeliny, zagłębienia lub powierzchnie niewymieniane przez przepływ. Istotne są właściwa uszczelka, położenie membrany oraz zgodność elementów przyłączeniowych.

02Porównaj montaż z dokumentacją i sposobem czyszczenia

• Porównaj rzeczywisty montaż z rysunkiem producenta i zakresem przewidzianego zastosowania konkretnego czujnika.
• Sprawdź materiał i geometrię uszczelki oraz brak niedopasowanych adapterów między urządzeniem a przewodem.
• Oceń zachowanie połączenia podczas produkcji, mycia, postoju i opróżniania konkretnego obiegu.
• Zapisz dostęp do inspekcji oraz sposób identyfikacji uszkodzenia membrany, osłony lub uszczelnienia.

Podczas inspekcji zwróć uwagę na elementy dodane już w zakładzie: przejściówkę, króciec, uszczelkę lub tuleję ochronną. Ich obecność może zmienić funkcję zatwierdzonego zespołu. Zapisz oznaczenia części i porównaj je z rysunkiem zamówionego zestawu. Dla czujnika wymienianego okresowo opisz właściwy montaż, aby kolejna obsługa nie tworzyła innej konfiguracji. Kontrola powinna obejmować zarówno stronę kontaktującą się z produktem, jak i obszar rozbryzgu. Odrębnie zachowaj dowód poprawnego pomiaru i dowód właściwego montażu higienicznego, ponieważ jeden nie zastępuje drugiego. W dokumentacji porównaj numer adaptera, uszczelki i tulei montażowej z faktycznie użytym zestawem. Czujnik o właściwym wykonaniu nie rozstrzyga higieny złącza, jeśli na miejscu zastosowano inne elementy pośrednie.

03Poprawny odczyt nie potwierdza higieniczności montażu

Jeżeli czujnik mierzy poprawnie, lecz pozostawia miejsce retencji produktu, potrzebna jest korekta konstrukcji. Samo wzorcowanie nie rozwiązuje problemu higienicznego.

EHEDG GL37 opisuje również znaczenie integracji. Przeczytano publiczny zakres wydania 2021 z rewizją 2022, nie pełną płatną wytyczną.

04Dokumentacja części i dokumentacja połączenia odpowiadają na inne pytania

Czujnik może mieć właściwe wykonanie materiałowe i poprawnie mierzyć, a mimo to zostać połączony z instalacją w nieodpowiedni sposób. Ostateczną geometrię tworzą również adapter, gniazdo, uszczelka i sposób dokręcenia. Dlatego przy przeglądzie nie zaczynaj od samego certyfikatu urządzenia. Zidentyfikuj cały zestaw części po stronie kontaktu z produktem.

Porównaj go z konfiguracją przewidzianą przez producenta. Podobne przyłącza mogą mieć inne głębokości, kształty uszczelnienia lub wymagania montażowe. Zamiana części na wyglądającą podobnie nie oznacza zachowania tego samego położenia membrany. Problem może powstać podczas rutynowej wymiany, choć każdy element osobno jest nowy i nieuszkodzony.

Sprawdź też stronę zewnętrzną. Miejsce rozbryzgu obejmuje obudowę, przewód i uchwyt, a ich ułożenie może utrudniać czyszczenie lub zatrzymywać wodę. Kontrola higieniczna zespołu powinna odpowiadać rzeczywistemu otoczeniu pracy. Nie każda część poza bezpośrednim kontaktem z produktem pozostaje poza zakresem oceny.

05Hipotetyczny błąd złożenia z podobnych adapterów

Załóżmy, że rysunek przewiduje położenie powierzchni czołowej na określonej płaszczyźnie przyłącza. Zamontowany adapter jest o 1,2 mm głębszy od właściwego, a zastosowana uszczelka zmienia położenie o kolejne 0,3 mm w tym samym kierunku. W uproszczonym łańcuchu wymiarowym powierzchnia cofa się łącznie o 1,5 mm.

To obliczenie nie oznacza, że 1,5 mm stanowi uniwersalną granicę dopuszczalności. Pokazuje, jak dwie małe różnice mogą utworzyć inną geometrię niż przewidziana. Kierunek i wielkość wpływu uszczelki trzeba ustalić z rzeczywistego przekroju; nie zawsze sumują się one w przedstawiony sposób. Dokręcenie również nie jest dowolnym sposobem kompensowania niewłaściwego zestawu.

W praktyce przygotuj zdjęcie oznaczeń, pomiar dostępnych wymiarów i przekrój po złożeniu. Jeśli połączenie jest zakryte, uzgodnij inspekcję podczas właściwego postoju. Nie otwieraj układu tylko po to, by uzyskać zdjęcie w trakcie pracy. Zakres i sposób kontroli powinny respektować warunki bezpiecznej obsługi oraz późniejszego przywrócenia instalacji.

06Inne niezgodności prowadzą do innych korekt

Jeśli zestaw części różni się od przewidzianego, najpierw wyjaśnij zgodność i przywróć uzgodnioną konfigurację. Gdy części są właściwe, lecz montaż pozostawia szczelinę lub uszkadza uszczelnienie, sprawdź instrukcję, narzędzia i dostęp. Jeżeli geometria zgadza się z dokumentacją, a pozostałość nadal występuje, potrzebna jest ocena zastosowania i warunków czyszczenia.

Nie rozwiązuj problemu pomiarowego i higienicznego jednym podpisem. Wzorcowanie może potwierdzić wskazania w określonym zakresie, lecz nie mówi, czy połączenie daje się odpowiednio oczyścić. Z kolei właściwe przyłącze nie dowodzi dokładności czujnika. Dla obu zagadnień zachowaj osobny wynik i zakres sprawdzenia.

Powtarzająca się zamiana uszczelki wskazuje także na problem organizacji części. Magazyn powinien umożliwiać rozróżnienie wariantów, a instrukcja pokazywać kompletny zestaw. Opis „uszczelka do czujnika” może być zbyt ogólny, jeśli zakład używa kilku adapterów. Kod, wymiar i przeznaczenie pomagają odtworzyć ten sam montaż po kolejnych przeglądach.

07Przygotowanie klienta do przeglądu montażu

Zbierz numer czujnika, adaptera i uszczelnienia oraz wersję instrukcji. Dodaj warunki medium, mycia i otoczenia, a także informację o częstości demontażu. Jeżeli problem pojawił się po serwisie, porównaj wykaz części przed interwencją i po niej. Ułatwi to rozpoznanie zmiany bez zgadywania na podstawie samego objawu.

Ustal, jak zespół będzie sprawdzany po ponownym złożeniu. Może to obejmować identyfikację części, kontrolę położenia, szczelności i właściwą ocenę czyszczenia, zależnie od konstrukcji oraz ryzyka. Lista powinna odpowiadać konkretnemu urządzeniu. Ogólne polecenie mocnego dokręcenia nie zastępuje instrukcji i może prowadzić do uszkodzenia elementów.

Wynik konsultacji powinien wskazywać dopuszczony zestaw i sposób utrzymania jego powtarzalności. Jeżeli producent nie potwierdza nietypowego adaptera, pozostaje to otwartą kwestią do rozwiązania, a nie szczegółem pomijanym w odbiorze. Klient otrzymuje wtedy podstawę do właściwego zamówienia i późniejszej kontroli, zamiast samej oceny wyglądu instalacji.

08Pytania, które pojawiają się w praktyce

Czy można użyć grubszej uszczelki, aby poprawić szczelność?

Taka zmiana może wpłynąć na geometrię, docisk i położenie czujnika, dlatego wymaga sprawdzenia z dokumentacją zespołu. Przyczyną nieszczelności może być niewłaściwy adapter, uszkodzona powierzchnia lub sposób montażu. Grubsza uszczelka nie jest uniwersalną naprawą. Najpierw ustal przyczynę i właściwy komplet części, a później potwierdź działanie zgodnie z wymaganiami producenta oraz oceną zastosowania.

Czy zdjęcie z katalogu wystarczy do instrukcji montażu?

Może pomóc w rozpoznaniu urządzenia, lecz zwykle nie pokazuje konkretnego adaptera, uszczelki i orientacji używanych w zakładzie. Instrukcja powinna odwoływać się do dokumentacji producenta i rzeczywistego zestawu części. Dodaj czytelne oznaczenia oraz punkty kontroli po złożeniu. Unikaj fotografii podobnego wariantu, ponieważ może utrwalić niewłaściwą konfigurację przy kolejnej wymianie lub szkoleniu nowej osoby.

09Następny krok

Przygotuj zdjęcie i przekrój rzeczywistego montażu, a następnie porównaj je z dokumentacją przyłącza.

Porównaj sposób zabudowy z wymaganiami producenta i rzeczywistym dostępem do mycia. Zwróć uwagę na połączenie, uszczelnienie i możliwość opróżnienia. Dokument dla samego czujnika nie zatwierdza dowolnej instalacji. Jeśli montaż zmienia geometrię kontaktu z produktem, oceń go razem z procedurą mycia i kontroli.
