Przepływ CIP jest niższy niż zakładano: jak sprawdzić obieg

Niski przepływ CIP (mycie instalacji bez jej demontażu) analizuj dla konkretnego obiegu i stanu zaworów. Nie zwiększaj automatycznie obrotów pompy. Sprawdź, czy przyrząd mierzy właściwy odcinek oraz czy instalacja jest wypełniona i odpowietrzona zgodnie z projektem.

01Opory instalacji i ustawienie armatury zmieniają przepływ

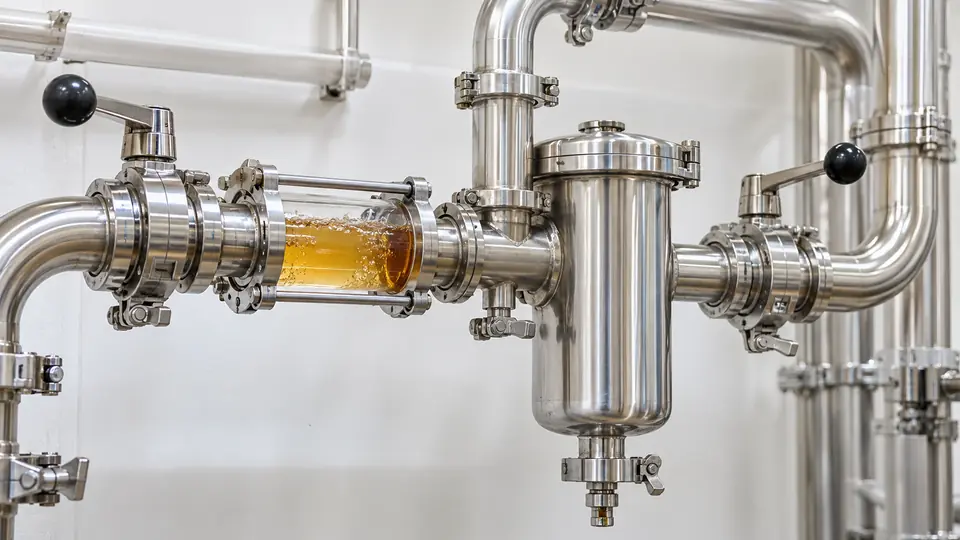

Przepływ zależy od pompy i oporów układu. Zawężenie, niewłaściwa pozycja zaworu, filtr lub zmiana trasy mogą zmieniać warunki nawet przy identycznym sygnale sterowania pompą.

02Powiąż pomiar przepływu ze schematem obiegu

• Potwierdź schemat aktualnej trasy CIP i porównaj go ze stanem zaworów podczas badanego cyklu.
• Sprawdź punkt pomiaru, kierunek przepływu, stan przyrządu oraz możliwość obecności powietrza w przewodzie.
• Zapisz ciśnienia w dostępnych punktach i porównaj z warunkami przewidzianymi przez projektanta instalacji.
• Oceń ostatnie zmiany przewodów, filtrów, urządzeń i programu sterowania mogące zwiększać opory obiegu.

Przy porównaniu obiegów zapisz wszystkie elementy, które nie były obecne podczas pierwotnego uruchomienia: dodatkowy filtr, wydłużony przewód, nową głowicę lub zmianę średnicy. Taka lista może wyjaśnić różnicę bez wymiany pompy. Jeżeli przepływomierz pokazuje wartości niestabilne, sprawdź warunki jego instalacji i pomiaru z osobą odpowiedzialną za przyrząd. Nie zastępuj pomiaru słyszalną pracą pompy. Osobno oceniaj skuteczność czyszczenia, ponieważ poprawa przepływu nie jest automatycznym potwierdzeniem usunięcia właściwego zabrudzenia ze wszystkich powierzchni i wnęk ocenianego układu. Sprawdź, czy zawory przy próbie pozostają w konfiguracji używanej podczas mycia. Otwarta dodatkowa gałąź może zmieniać podział strumienia i sprawiać, że wynik przy pompie nie opisuje najdalszego odcinka.

03Porównaj jedną drogę mycia z pozostałymi

Jeżeli problem dotyczy jednej trasy, porównaj różnice konstrukcyjne i pozycje zaworów. Jeżeli wszystkich, sprawdź wspólną pompę, zasilanie oraz sposób pomiaru.

Nie określono minimalnej prędkości czyszczenia dla tej instalacji. Przenoszenie typowej wartości z rozdziału mleczarskiego bez oceny geometrii jest niewystarczające.

04Wskazanie pompy nie opisuje każdej rury

Przy rozmowie o przepływie łatwo pomieszać procent obrotów, wydajność pompy i prędkość cieczy przy powierzchni. Są to różne informacje. Ten sam sygnał sterujący może dać inny strumień po zmianie trasy. Ten sam strumień w przewodach o różnych średnicach oznacza z kolei inną średnią prędkość. Diagnozę zacznij od ustalenia, co rzeczywiście zapisano.

Zidentyfikuj przyrząd, jednostkę i miejsce pomiaru. Przepływomierz przed rozdzieleniem na dwie gałęzie pokazuje sumę ich strumieni. Nie dowodzi, że każda otrzymuje zaplanowaną ilość cieczy. Jeżeli po modernizacji pojawił się dodatkowy odbiornik, prawidłowa wartość przy pompie może współistnieć z niedostatecznym przepływem w dotychczasowym obiegu.

Oceniaj również konfigurację czasową. Zawory mogą zmieniać położenie podczas jednego etapu mycia, kierując ciecz przez różne ścieżki. Średnia z całego etapu może ukryć odcinek pracy o zupełnie innych warunkach. Powiąż wynik z konkretną pozycją armatury, zamiast przypisywać jeden przepływ do całego programu.

05Przykład wpływu średnicy na interpretację wyniku

Załóżmy hipotetycznie strumień 4 m³/h w całkowicie wypełnionym okrągłym przewodzie. Po przeliczeniu otrzymujemy około 0,001111 m³/s. Dla średnicy wewnętrznej 40 mm pole przekroju wynosi około 0,001257 m², więc średnia prędkość to około 0,88 m/s. Dla średnicy 50 mm pole wynosi około 0,001963 m², a prędkość około 0,57 m/s.

Większy przekrój obniża w tym porównaniu prędkość do 64 % wcześniejszej wartości. Nie jest to ocena skuteczności mycia ani wskazanie minimalnej dopuszczalnej prędkości. Rachunek pokazuje tylko konsekwencję geometryczną przy założonym, niezmienionym strumieniu. W rzeczywistej instalacji zmiana średnicy wpływa także na opory, więc sam przepływ może się zmienić.

Do obliczenia wykorzystano średnicę wewnętrzną. Oznaczenie handlowe lub średnica zewnętrzna nie muszą być jej równe. W przewodzie niewypełnionym i w odcinku zawierającym dużo gazu proste założenie pełnego przekroju jest niewystarczające. Trzeba najpierw ustalić, czy model odpowiada rzeczywistemu sposobowi pracy instalacji.

06Jak odróżnić ograniczenie obiegu od błędu wskazania

Gdy przepływ spada tylko w jednej trasie, sprawdź jej ostatnie zmiany, stan zaworów i elementy zwiększające opór. Gdy spada we wszystkich, poszukaj wspólnego czynnika: zasilania pompy, warunków ssania, wspólnego filtra albo samego pomiaru. Porównania wykonuj przy zgodnych właściwościach cieczy i temperaturze, ponieważ wpływają one na zachowanie układu.

Jeśli odczyt gwałtownie skacze, sprawdzenie przyrządu powinno obejmować wymagania jego montażu, wypełnienie i obecność gazu. Nie zakładaj od razu, że pulsuje rzeczywisty strumień. Pomocne mogą być zsynchronizowane wskazania ciśnienia i stanów zaworowych, ale także one wymagają poprawnie określonych punktów pomiarowych oraz zakresów urządzeń.

Podnoszenie obrotów jest decyzją techniczną, a nie uniwersalnym testem. Trzeba uwzględnić dopuszczalne ciśnienia, możliwości napędu i warunki na ssaniu. Dla pompy właściwy jest jej typ i charakterystyka, nie ogólna reguła odczytana z innej instalacji. Próby prowadzi się bez obchodzenia zabezpieczeń i przy zatwierdzonej konfiguracji urządzeń.

07Jak przygotować użyteczne porównanie obiegów

Na schemacie zaznacz wszystkie średnice, długości, rozgałęzienia i miejsca przyrządów. Uzupełnij go o rzeczywistą pozycję zaworów w chwili pomiaru. Rysunek projektowy sprzed modernizacji nie wystarczy, jeśli dodano przewód elastyczny, wymiennik albo inną głowicę. Rozbieżności między dokumentacją i wykonaniem wpisz jako konkretne punkty do wyjaśnienia.

Przygotuj tabelę z przepływem, temperaturą, ciśnieniami, prędkością pompy oraz identyfikatorem trasy. Zachowaj wyniki chwilowe, jeśli problem jest przejściowy. Jedna liczba przepisana z ekranu może odpowiadać przypadkowemu momentowi i nie pozwolić porównać kolejnej próby. Warto również zanotować poziom cieczy w zbiorniku zasilającym.

Po przywróceniu oczekiwanego przepływu pozostaje sprawdzenie efektu mycia w ustalonym zakresie. Poprawa hydrauliki zamyka jedno pytanie, ale nie wszystkie. Klient otrzymuje wtedy dwie rozdzielone informacje: czy instalacja pracuje zgodnie z założeniem technicznym i czy przy tych warunkach osiąga potrzebny wynik czyszczenia.

08Pytania, które pojawiają się w praktyce

Czy większa pompa rozwiąże problem niskiego przepływu?

Może być potrzebna, ale dopiero po rozpoznaniu ograniczenia. Zbyt wąski przewód, niewłaściwa konfiguracja zaworów albo trudne warunki na ssaniu mogą sprawić, że sama wymiana pompy nie da oczekiwanego efektu. Do doboru potrzebne są dane układu i właściwości cieczy. Porównanie mocy silników bez charakterystyk oraz oceny instalacji nie stanowi wystarczającej podstawy zakupu.

Czy przepływ podczas płukania można porównać z myciem chemicznym?

Można zestawić przebiegi, lecz trzeba zaznaczyć różnice cieczy, temperatury i konfiguracji. Identyczny sygnał sterujący nie gwarantuje identycznego przepływu w obu etapach. Przydatne jest porównanie tej samej trasy i punktu pomiarowego z opisem medium. Wyniku płukania nie należy automatycznie uznawać za dowód, że wszystkie warunki właściwego etapu czyszczenia zostały osiągnięte.

09Następny krok

Zestaw przepływ, ciśnienia i stany zaworów dla poprawnego oraz problemowego obiegu CIP.

Zapisz położenia zaworów, podłączone urządzenia i punkt pomiaru. Wskazanie pompy nie opisuje automatycznie każdego odgałęzienia. Jeśli układ został zmieniony, porównaj go z zakresem wcześniejszej oceny mycia. Diagnozę prowadź z zespołem technicznym w dopuszczonych warunkach, bez omijania zabezpieczeń urządzeń.
