Martwy odcinek instalacji: jak przygotować ocenę higieniczną

Podejrzany martwy odcinek oceniaj według kontaktu z produktem, przepływu i możliwości czyszczenia. Sama długość króćca nie wyjaśnia całego ryzyka. Ważne są orientacja, opróżnianie i sposób połączenia z głównym przewodem.

01Słaby przepływ może pozostawić produkt w odgałęzieniu

Miejsca słabo wymieniane mogą zatrzymywać produkt lub ciecz myjącą. Dodatkowy czujnik, zawór albo redukcja potrafią zmienić zachowanie wcześniej ocenionego fragmentu instalacji.

02Zapisz geometrię, położenie i sposób opróżniania

• Narysuj przekrój połączenia z wymiarami, orientacją przestrzenną oraz poziomem kontaktu z produktem.
• Sprawdź zachowanie podczas pracy, postoju, opróżniania, mycia i ponownego uruchomienia konkretnego obiegu.
• Oceń dostęp do kontroli powierzchni oraz sposób potwierdzania usunięcia produktu i środka myjącego.
• Przekaż projektantowi pełny zakres mediów, temperatur i sekwencji zaworowych występujących przy tym elemencie.

W przeglądzie poproś operatora o pokazanie rzeczywistej sekwencji zaworów, szczególnie przy zakończeniu produkcji. Odgałęzienie może mieć przepływ podczas mycia, ale pozostawać pełne produktu podczas długiego postoju. Zapisz oba stany. Jeżeli rozważana jest przebudowa, określ również sposób późniejszej kontroli i demontażu. Rozwiązanie krótsze geometrycznie może nadal pozostawiać niekorzystną szczelinę uszczelnienia. Projekt oceniaj razem z montażem i procedurą użytkowania. Dokumentacja zdjęciowa przed zamknięciem izolacji lub osłon ułatwi przyszłe przeglądy i pomoże wykryć niezgodności między rysunkiem a wykonaniem. Do zdjęcia dodaj skalę i kierunek przepływu. Samo zbliżenie króćca nie pokazuje jego relacji z przewodem głównym, dlatego utrudnia ocenę możliwości opróżnienia, czyszczenia oraz późniejszej kontroli przebudowanego miejsca.

03Oceń orientację instalacji, gdy ciecz zostaje po drenażu

Jeżeli ciecz pozostaje po opróżnieniu, problem nie kończy się na doborze programu mycia. Może wymagać zmiany orientacji, konstrukcji lub sposobu przyłączenia.

Nie podano uniwersalnego stosunku długości do średnicy. Wymagania zależą od zastosowania i właściwych wytycznych, których pełnej treści tu nie odtwarzamy.

04Mała objętość nie oznacza małego problemu konstrukcyjnego

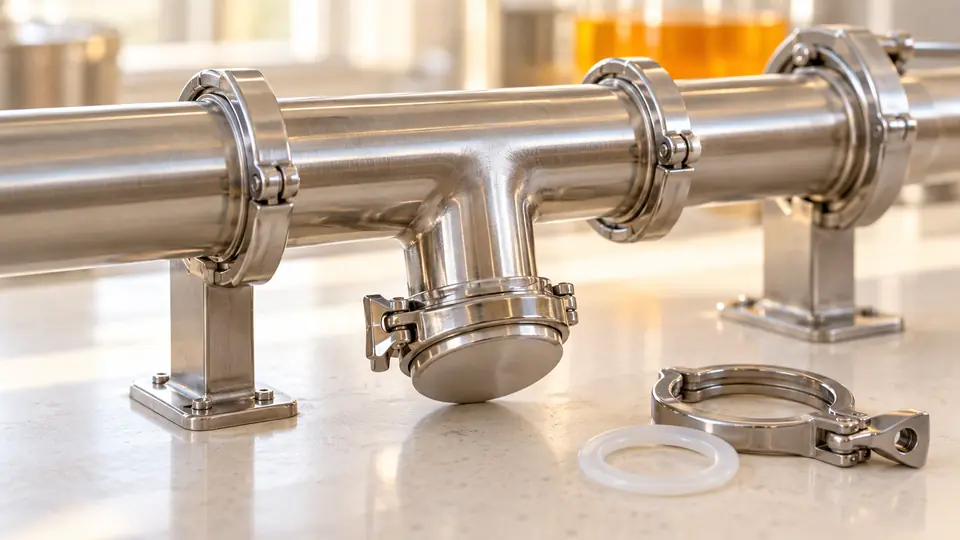

Przy ocenie bocznego króćca często pierwsze pytanie dotyczy jego długości. Tymczasem istotne jest również to, czy materiał wchodzi do niego podczas produkcji, jak długo pozostaje i czy może zostać usunięty. Ten sam fragment inaczej zachowuje się przy stałym przepływie, po zamknięciu zaworu i podczas opróżniania. Dokumentacja powinna pokazywać wszystkie te stany.

Nie ograniczaj rysunku do widoku z góry. Położenie przestrzenne może wyjaśniać, dlaczego ciecz pozostaje pod uszczelką albo w obniżeniu przewodu. Zaznacz kierunek grawitacji, spadek, położenie zamknięcia zaworu i powierzchnie kontaktowe. Zdjęcie bez skali oraz przekroju zwykle nie pozwala rozpoznać szczeliny ukrytej wewnątrz połączenia.

Warto też ustalić, czy oceniany odcinek jest potrzebny. Nieużywane przyłącze po dawnej modernizacji może wymagać innego rozwiązania niż regularnie używany punkt pomiaru. Pozostawienie go tylko dlatego, że kiedyś przewidziano dodatkową funkcję, powinno być świadomą decyzją projektową z oceną konsekwencji dla użytkowania i czyszczenia.

05Hipotetyczny rachunek objętości bocznej kieszeni

Rozważmy uproszczony cylindryczny odcinek o średnicy wewnętrznej 20 mm i długości 60 mm. Jego objętość geometryczna wynosi około 18,85 ml. Dwadzieścia takich miejsc daje około 377 ml. Rzeczywiste wnętrze może mieć inną objętość przez czujnik, uszczelkę lub kształt zaworu, więc rachunek służy tylko orientacji w skali retencji.

Nie wynika z niego, że każde miejsce zatrzymuje pełne 18,85 ml, ani że dwudziestokrotna liczba oznacza dwudziestokrotne ryzyko. Pokazuje natomiast, dlaczego pominięcie małych odgałęzień w bilansie konstrukcji może być istotne. Ocena higieniczna zależy od kontaktu, wymiany cieczy, opróżniania i usuwania pozostałości, a nie tylko od sumy mililitrów.

Próbę opróżniania trzeba zaplanować dla rzeczywistej konfiguracji. Demontaż elementu przed obserwacją może sam uwolnić ciecz i ukryć jej wcześniejsze zatrzymanie. Jeżeli potrzebna jest kontrola wnętrza, określ kolejność czynności oraz sposób dokumentowania stanu przed otwarciem. Nie wnioskuj o rutynowej pracy z układu ustawionego inaczej na stole warsztatowym.

06Trzy możliwe wyniki przeglądu

Jeżeli miejsce pozostaje wypełnione po normalnym opróżnianiu, rozważ z projektantem orientację, spadek, konstrukcję przyłącza lub usunięcie niepotrzebnej gałęzi. Jeśli ciecz odpływa, ale powierzchnia nie otrzymuje odpowiedniego oddziaływania podczas mycia, problem dotyczy dostępu i wymiany. Te dwa zjawiska mogą występować razem, lecz wymagają osobnego potwierdzenia po korekcie.

Gdy problem pojawia się dopiero po montażu, sprawdź zgodność części i pozycję uszczelki. Dobry element katalogowy może tworzyć niekorzystne połączenie z niewłaściwym adapterem. Certyfikat lub opis higieniczny części nie powinien zastępować oceny gotowego zespołu w rzeczywistym zastosowaniu. Szczególnie ważne jest zachowanie wymiarów i sposobu mocowania przewidzianych przez producenta.

Jeżeli oględziny nie rozstrzygają dostępu roztworu, zespół powinien dobrać odpowiednią próbę techniczną i ocenę efektu czyszczenia. Obserwacja samego zwilżenia odpowiada innemu pytaniu niż usunięcie właściwego zabrudzenia. Wynik korzystny dla wody nie opisuje automatycznie lepkiego produktu pozostającego po długiej kampanii i postoju.

07Jak przygotować przegląd przed przebudową

Zbierz rysunki wykonawcze, listę zastosowanych części i instrukcje montażu. Dopisz produkty, temperatury, ciśnienia oraz sekwencje pracy i mycia występujące w tym miejscu. Jeżeli istnieją różne warianty położenia zaworów, każdy powinien być pokazany. Dzięki temu projektant nie musi odgadywać, w którym stanie powstaje problem.

Przed zatwierdzeniem rozwiązania ustal sposób jego późniejszej kontroli. Element łatwy do umycia, lecz niemożliwy do prawidłowego złożenia bez specjalnego dostępu, może generować powtarzalny problem eksploatacyjny. Odbiór powinien obejmować także montaż po czyszczeniu, identyfikację uszczelnień i możliwość sprawdzenia ich położenia zgodnie z dokumentacją urządzenia.

Klient może zacząć od jednego problemowego połączenia zamiast od ogólnej listy wszystkich martwych odcinków. Dobrze udokumentowany przypadek pozwala uzgodnić sposób oceny podobnych miejsc. Nie zastępuje to pełnego przeglądu instalacji, lecz tworzy czytelny standard zbierania danych potrzebnych do kolejnych decyzji technicznych.

08Pytania, które pojawiają się w praktyce

Czy krótszy króciec zawsze będzie łatwiejszy do umycia?

Zmniejszenie długości może pomóc, ale nie usuwa automatycznie szczeliny, kieszeni ani niewłaściwego położenia uszczelnienia. Trzeba ocenić cały zespół oraz jego pracę w rzeczywistej orientacji. Zmiana może również utrudnić obsługę lub montaż czujnika. Wybór rozwiązania powinien uwzględniać dostęp czyszczenia, opróżnianie i możliwość prawidłowego odtworzenia po każdym wymaganym demontażu w zakładzie.

Czy zdjęcie po rozebraniu elementu wystarczy do reklamacji konstrukcji?

Jest przydatnym dowodem stanu, lecz warto dołączyć identyfikację części, sposób montażu, historię użycia i przebieg czyszczenia. Bez tych danych trudno odróżnić wadę projektu od niewłaściwego złożenia albo zastosowania poza przewidzianym zakresem. Zachowaj skalę i kolejność zdjęć, a opis ogranicz do zaobserwowanych faktów. Wniosek o przyczynie wymaga wspólnego porównania dokumentacji oraz rzeczywistego wykonania.

09Następny krok

Przygotuj szkic rzeczywistego połączenia i ocenę wszystkich jego stanów pracy do przeglądu technicznego.

Zaznacz geometrię, sposób opróżniania i połączenie odcinka z resztą instalacji. Sama nazwa „martwy odcinek” nie określa jeszcze właściwej korekty. Przekaż dane do kompetentnej oceny higienicznej oraz technicznej. Po zmianie konstrukcji sprawdź wpływ na proces, mycie i dokumentację, zamiast ograniczać odbiór do braku wycieku.
